Bagaimana Cara Kerja Pemanas Tabung Radiant?

Jika Anda mengelola gudang besar, hanggar pesawat, atau lantai pabrik yang sibuk, Anda mungkin pernah berjalan di bawah sistem pemanas yang digantung di langit-langit dan memperhatikan bahwa beberapa ruangan langsung terasa hangat sementara yang lain masih terasa dingin lama setelah termostat mencatat suhu target. Perbedaan tersebut sering kali disebabkan oleh cara penyajian panas. SEBUAH pemanas tabung radiasi tidak bekerja dengan meniupkan udara panas. Sebaliknya, ia mengirimkan energi ke bawah, seperti sinar matahari, yang menghangatkan lantai, peralatan, dan manusia terlebih dahulu. Artikel ini menjelaskan cara kerja pemanas tabung berseri langkah demi langkah, mengapa hal itu penting bagi efisiensi energi, dan di mana prinsip fisik yang sama muncul di lingkungan tungku industri yang menuntut.

Cara Kerja Radiant Tube Heater: Prinsip Operasi Inti

Komponen Utama Yang Membuatnya Berfungsi

Sebelum menelusuri urutan pengoperasian, ada baiknya mengetahui bagian fisik di dalam sistem berbahan bakar gas pada umumnya. Tabung pemanas berseri standar yang digunakan untuk pemanas mencakup kotak pembakar tempat bahan bakar dan udara bercampur dan menyala, tabung radiasi logam tahan panas yang membawa gas pembakaran panas, pelindung yang sangat reflektif di atas tabung untuk mengarahkan radiasi ke atas kembali ke lantai, rakitan kipas atau blower di salah satu penutup katup untuk membuang buang gas melalui sistem, dan kontrol keselamatan seperti termostat, katup gas, elektroda pengapian, dan saklar listrik. Seluruh rakitan dipasang secara horizontal beberapa kaki di bawah langit-langit, sering kali digantung dengan rantai atau braket, sedikit miring ke salah satu titik untuk memungkinkan kondensasi mengalir.

Proses Langkah-demi-Langkah: Dari Pembakaran hingga Panas yang Nyaman

Jawaban sebenarnya terhadap "bagaimana cara kerja pemanas tabung berseri-seri" terungkap dalam rangkaian peristiwa yang dapat diprediksi, semua terjadi dalam hitungan detik setelah panggilan termostat:

• Pengapian di dalam kotak pembakar. Gas alam atau propana bercampur dengan udara pembakaran dengan konsentrasi yang terkendali. Pengapian elektroda menyala, dan nyala api yang stabil terbentuk di ujung tabung pembakar. Temperatur gas buang di unit pemanas gedung biasanya turun antara 400°C dan 900°C, bergantung pada laju pembakaran dan panjang tabung.
• Dinding tabung logam memanas. Pembakaran gas panas mengalir sepanjang tabung, mentransfer energi ke dinding bagian dalam melalui konveksi dan kontak api langsung. Bahan tabung – sering kali berupa baja paduan aluminisasi atau tahan panas – menyerap energi tersebut dan memancarkannya ke luar.
• Radiasi inframerah meninggalkan permukaan. Permukaan tabung panas memancarkan energi elektromagnetik dalam spektrum inframerah. Radiasi ini merambat ke dalam garis lurus di udara, hampir tidak kehilangan energi di udara itu sendiri. Ia tidak menunggu kipas angin menghangatkan kehangatan ke seluruh ruangan.
• Benda dan lantai menyerap energi. Ketika sinar infra merah mengenai lantai beton, permukaan mesin, rak penyimpanan, dan manusia, energinya berubah menjadi panas pada permukaan tersebut. Suhu lantai meningkat, mengubah pelat menjadi radiator suhu rendah raksasa.
• Radiasi ulang sekunder menghangatkan zona yang diduduki. Permukaan yang dipanaskan secara perlahan melepaskan panas kembali ke udara sekitar melalui konveksi dan radiasi suhu rendah. Hasilnya adalah reservoir panas yang berada di dekat lantai, tempat orang-orang bekerja, dan bukan lapisan tebal udara panas yang terperangkap di bawah atap.

Salah satu konsep fisik yang penting di sini adalah stratifikasi termal. Dalam pemanasan udara paksa, udara panas naik dan terakumulasi di langit-langit, membuat perbedaan suhu antara atap dan lantai dengan mudah mencapai 10°C hingga 15°C di gedung-gedung tinggi. Tabung pemanas radiasi mengatasi masalah ini karena tidak bergantung pada udara sebagai media perpindahan panas utama. Laporan industri biasanya menyebutkan penghematan biaya pengoperasian sebesar 30% hingga 50% dibandingkan sistem udara hangat di ruangan dengan ketinggian langit-langit di atas 6 meter, sebagian besar disebabkan oleh berkurangnya kerugian stratifikasi. Konsep fisika kedua yang perlu diperhatikan adalah hubungan Stefan-Boltzmann: daya radiasi seiring dengan peningkatan tingkat empat suhu permukaan absolut. Ketika tabung menjadi lebih panas, keluaran radiasi meningkat tajam, itulah alasan pemilihan material dan ketebalan tabung sangat penting untuk kinerja yang konsisten.

Pull-Through vs. Push-Through: Arah Aliran Udara dan Bentuk Api

Saat menentukan sistem, Anda akan menemukan dua konfigurasi burner. Dalam desain pull-through, kipas buang terletak di ujung tabung yang berlawanan dari pembakar, menarik pembakaran gas sepanjang waktu. Hal ini memperluas nyala api lebih jauh ke bawah tabung, menghasilkan profil suhu yang lebih merata di seluruh permukaan pancaran. Dalam desain push-through, blower berada di ujung burner, mendorong campuran udara-bahan bakar ke dalam tabung. Hal ini biasanya menciptakan zona yang lebih panas di dekat pembakar dan zona yang lebih dingin di bagian ujung pembuangan. Meskipun kedua pendekatan tersebut berhasil, sistem pull-through cenderung cocok untuk pengoperasian tabung yang lebih panjang dan aplikasi yang mengutamakan penutup lantai yang seragam, sedangkan sistem push-through lebih mudah untuk dilepaskan pada tata letak bangunan tertentu. Memahami perbedaan ini membantu ketika menyalakan prinsip kerja pemanas tabung berseri untuk denah lantai spesifik dan kebutuhan distribusi panas Anda.

Mengapa Radiant Tube Heaters Unggul di Ruang Tinggi dan Teluk Tinggi

Keuntungan efisiensi menjadi jelas setelah Anda membandingkan apa yang dipanaskan. Unit pemanas atau peniup udara hangat memanaskan seluruh volume udara dari lantai hingga langit-langit, kehilangan sebagian besar energi ke ruang atas yang tidak terpakai. Pemanas tabung berseri menargetkan zona yang dikuasai secara langsung. Lantai, mesin, dan meja kerja menyerap radiasi infra merah dan menjadi massa penyimpan panas, sementara udaranya sendiri tetap dingin pada tingkat pernapasan. Karena udara hangat tidak dipaksa naik, gradien suhu dari lantai ke langit-langit tetap lebih datar — seringkali hanya selisih 1°C hingga 3°C. Hal ini berarti konsumsi bahan bakar yang lebih rendah, waktu pemulihan yang lebih singkat setelah pintu ruang terbuka, dan kenyamanan yang lebih konsisten di area terbuka yang luas. Prinsip yang sama juga mendukung kontrol berbasis zona: Anda hanya dapat menyalakan tabung di atas tempat kerja yang ditempati sambil meninggalkan lorong atau bagian penyimpanan yang tidak digunakan pada suhu latar yang lebih rendah.

Pemilihan Bahan: Mengapa Paduan Suhu Tinggi Penting untuk Tabung Bercahaya

Tidak semua tabung logam menangani perputaran suhu tinggi secara terus menerus dengan cara yang sama. Pada unit pemanas gedung, suhu pengoperasian tabung biasanya mencapai 400°C hingga 600°C, dan di lingkungan tungku industri, suhu tersebut dapat melampaui 900°C. Pada suhu ini, baja karbon biasa teroksidasi dengan cepat, kehilangan kekuatan struktural, dan dapat rusak melalui pendinginan mulur – peregangan dan penipisan lambat yang semakin cepat di bawah tekanan termal. Tabung radiasi berbentuk U untuk sistem tungku bergantung pada paduan tahan panas yang mengandung kromium, nikel, dan silikon untuk membentuk lapisan oksida yang padat dan menempel pada permukaan tabung. Skala pelindung ini tahan terhadap oksidasi dan karburisasi lebih lanjut, sehingga secara langsung memperpanjang masa pakai.

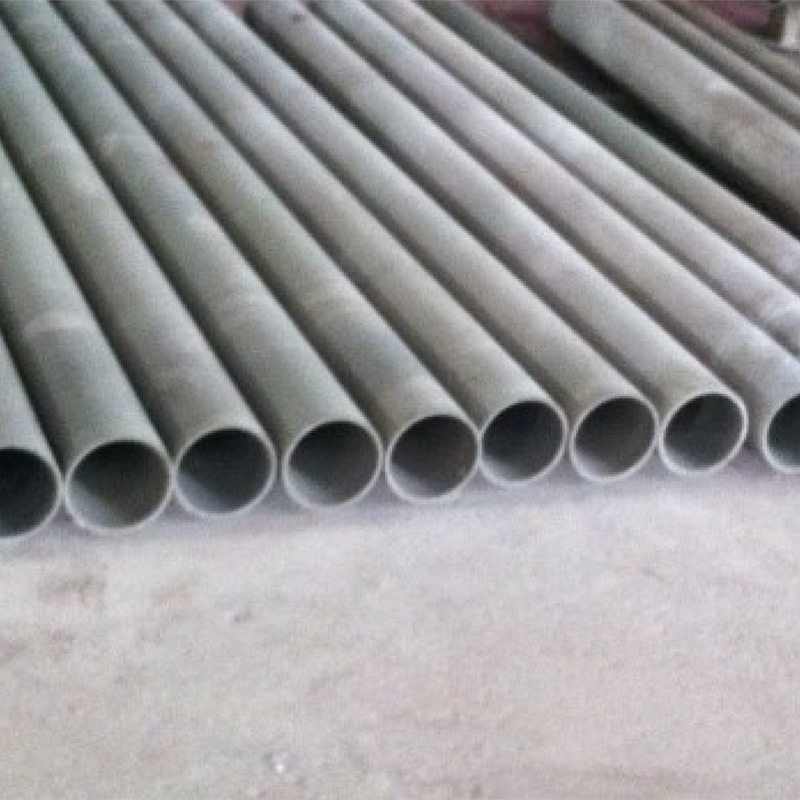

Grosir Produsen Tabung Radiant Berbentuk U, Perusahaan Eksportir Jiangsu Huaye Technology Co., Ltd adalah produsen tabung radiasi berbentuk U Cina dan perusahaan eksportir tabung radiasi berbentuk U, Kami menyesuaikan dan ... Lihat Produk →

Cara pembuatannya juga penting. Pengecoran sentrifugal menghasilkan struktur butiran halus yang dipadatkan secara terarah dengan rongga internal yang lebih sedikit dibandingkan pengecoran statistik, sehingga memberikan ketahanan lelah termal yang lebih baik pada tabung dalam siklus pemanasan dan pendinginan berulang. Emisivitas permukaan tabung — kemampuannya memancarkan energi secara efisien — berubah seiring waktu seiring berkembangnya lapisan oksida, dan pengaruhnya mempengaruhi seberapa stabil emisivitas tersebut selama ribuan jam pengoperasian. Dalam atmosfer agresif yang mengandung gas yang mengandung sulfur atau lingkungan tungku yang kaya karbon, pemilihan material menjadi lebih penting. Memilih tingkat paduan suhu tinggi yang tepat menjaga sistem pemanas tabung pancaran bekerja secara konsisten sekaligus menghindari pemadaman yang tidak direncanakan. Operator tungku industri yang membutuhkan interval penempatan lebih lama sering kali melihat lebih dalam pengecoran paduan suhu tinggi untuk menyelaraskan tabung kimia dengan proses atmosfer spesifik dan profil suhu.

Produsen Coran Paduan Suhu Tinggi, Perusahaan Eksportir Jiangsu Huaye Technology Co., Ltd adalah produsen coran paduan suhu tinggi Cina dan eksportir coran paduan suhu tinggi ... Lihat Produk →

Dari Panas Bangunan hingga Tungku Industri: Dua Dunia Berbeda untuk Tabung Radiasi

Prinsip kerja fisik yang sama — membakar bahan bakar di dalam tabung logam tertutup dan membiarkan permukaan panas memancarkan energi — memberi daya pada peralatan yang terlihat sangat berbeda dari pemanas gudang. Dalam jalur anil strip kontinyu, tungku galvanisasi, dan operasi perlakuan panas, tabung pancaran memberikan pemanasan lokal yang dikontrol secara presisi tanpa membuat strip baja atau benda kerja terkena produk samping pembakaran. Opsi tabung pancaran berbentuk W dan konfigurasi multi-kaki meningkatkan panjang jalur pancaran dalam tungku pembakaran kompak, meningkatkan keseragaman suhu di seluruh lebar jalur. Tabung radiasi tungku ini secara rutin beroperasi antara 800°C dan 1200°C, jauh di atas suhu pemanasan bangunan pada umumnya, dan harus tahan terhadap atmosfer karburasi atau oksidasi yang akan menghancurkan logam berkualitas rendah dalam beberapa minggu.

Grosir Produsen Tabung Radiant Tipe W, Perusahaan Eksportir Jiangsu Huaye Technology Co., Ltd adalah produsen tabung radiasi tipe W Cina dan perusahaan eksportir tabung radiasi tipe W, Kami menyesuaikan dan ... Lihat Produk →

Beberapa perbedaan yang membedakan kedua keluarga aplikasi. Tabung tungku industri memerlukan kontrol yang lebih ketat terhadap distribusi suhu dinding — titik panas dapat merusak produk atau memperpendek umur tabung. Bahan tersebut harus tahan terhadap transien termal yang cepat selama penyalaan dan pembakaran tungku, dan sistem pendukung tabung harus menghubungkan ekspansi termal tanpa menimbulkan konsentrasi tekanan mekanis. Sebaliknya, sistem pemanas gedung memprioritaskan efisiensi bahan bakar, biaya pemasangan yang rendah, dan kenyamanan lantai yang konsisten di seluruh bentangan terbuka yang luas. Kedua aplikasi tersebut bertumpu pada radiasi fisika infra merah yang sama, namun keputusan teknik seputar material, bentuk, dan strategi pengendalian sangat berbeda seiring dengan meningkatnya persyaratan suhu dan proses.

Masalah Umum Pemanasan Tabung Radiant dan Pemeriksaan Perawatan

Bahkan sistem yang dirancang dengan baik pun memerlukan perhatian rutin. Beberapa titik masalah yang sering ditemui tim pemeliharaan meliputi:

• Penguncian pengapian. Sistem mencoba menyala tetapi mati. Penyebab umum adalah elektroda pengapian yang kotor atau retak, tekanan suplai gas tidak mencukupi, atau saklar pembuktian udara rusak sehingga blower tidak terdeteksi bekerja. Inspeksi visual sederhana pada celah elektroda dan isolator keramik sering kali dapat mengatasi masalah ini.
• Pembakaran tidak sempurna. Endapan jelaga di bagian luar tabung atau bau bahan bakar yang tertinggal menunjukkan adanya masalah rasio udara terhadap gas. Campuran kaya akan membuang bahan bakar dan dapat menyimpan karbon di dalam tabung, mengurangi pergerakan panas dan mempercepat korosi.
• Degradasi permukaan tabung. Tonjolan, retak, atau kerak yang tebal pada badan tabung menandakan panas berlebih atau ketidaksesuaian material dengan lingkungan pengoperasian. Inspeksi visual secara teratur – terutama di dekat zona ujung pembakar terpanas – mengetahui tanda-tanda awal sebelum pecahnya tabung terjadi.
• Reflektor kontaminasi. Debu, kabut minyak, atau serpihan proses pada permukaan reflektor yang dipol memangkas keluaran pancaran ke bawah. Membersihkan reflektor selama pemadaman terjadwal akan mengembalikan efisiensi tanpa penggantian peralatan apa pun.

Menyimpan catatan penampakan nyala api, kondisi permukaan tabung, dan analisis pembacaan pembakaran membantu memprediksi siklus penempatan tabung daripada bereaksi terhadap kegagalan yang tidak terduga selama puncak musim pemanasan.

Yang Perlu Diingat Tentang Pengoperasian dan Pemilihan Radiant Tube Heater

Memahami cara kerja pemanas tabung berseri menjelaskan mengapa teknologi ini bekerja sangat berbeda dari sistem udara hangat konvensional. Pembakaran panas dinding tabung. Permukaan yang panas memancarkan energi infra merah langsung ke lantai, mesin, dan penghuni. Permukaan tersebut menyerap, menyimpan, dan dengan lembut memancarkan kembali kehangatan ke zona yang ditempati, sehingga memotong stratifikasi suhu dan pemborosan energi. Di gedung-gedung tinggi, keunggulan efisiensi dapat diukur dan terdokumentasi dengan baik. Dalam tungku industri, prinsip yang sama — dijalankan dengan paduan tahan panas, pengecoran presisi, dan ketahanan atmosfer yang terkendali — memungkinkan menjamin keberlanjutan jalur dan perlakuan panas pada suhu ekstrem. Baik Anda memancarkan solusi pemanas gedung atau menentukan tabung untuk tungku jalur galvanisasi, pilihan bahan, bentuk tabung, dan konfigurasi aliran udara secara langsung menentukan kinerja dan umur panjangnya. Untuk melihat lebih detail mengenai jenis tabung dan opsi material yang menjembatani kedua dunia aplikasi ini, baca kami panduan terperinci untuk tabung bercahaya .
