Bagaimana Cara Memilih Tabung Radiant yang Tepat?

Memilih yang benar Tabung Bercahaya memerlukan evaluasi lima parameter inti: suhu pengoperasian, komposisi material, geometri tabung (bentuk dan dimensi), kompatibilitas atmosfer, dan konfigurasi tungku . Jika salah satu dari hal ini salah maka akibatnya adalah kegagalan tabung dini, pemanasan benda kerja yang tidak merata, pembakaran tungku yang tidak direncanakan, atau dalam kasus terburuk, kejadian keselamatan yang disebabkan oleh pecahnya tabung dan masuknya pembakaran gas ke dalam ruang tungku. Keputusan ini sangat penting secara teknis karena tabung radiasi yang beroperasi di tungku industri dapat mengalami siklus ribuan kali selama masa pakai 3 hingga 10 tahun , mengalami gradien termal, pengoksidasi dan karburasi atmosfer, serta beban mekanis secara bersamaan. Bagian di bawah ini menjelaskan setiap parameter pemilihan secara rinci, dengan data spesifik dan contoh untuk mendasari proses pengambilan keputusan.

Fungsi Tabung Radiant dan Tujuan Pemilihan Material Merupakan Dimensi Paling Kritisnya

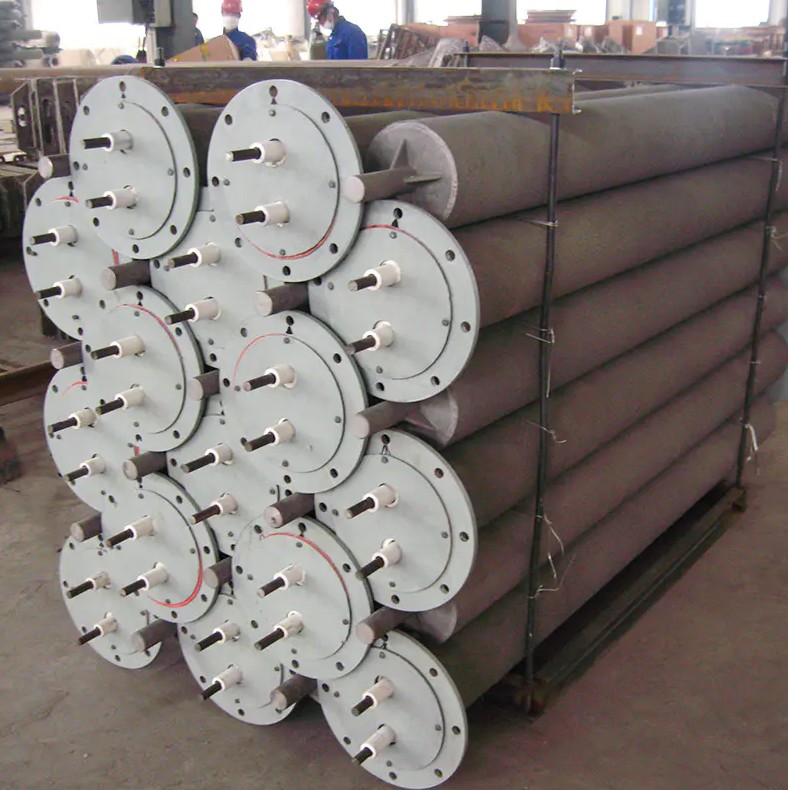

Tabung radiasi adalah wadah pembakaran tertutup yang dimasukkan melalui dinding tungku industri. Pembakaran gas menyala di dalam tabung, dan produk pembakaran bergerak melalui panjang tabung — biasanya dalam konfigurasi U, W, P, atau lurus — sebelum keluar melalui cerobong asap di ujung yang lain. Dinding tabung panas menyerap pembakaran dan memancarkannya kembali ke dalam ruang tungku sebagai radiasi infra merah, memanaskan benda kerja tanpa adanya kontak antara gas pembakaran dan atmosfer tungku. Pemisahan ini adalah tujuan mendasar dari tabung radiasi: memungkinkan terciptanya atmosfer yang terkendali dan seringkali bersifat melindungi di dalam ruang tungku sambil tetap menggunakan gas pembakaran sebagai sumber panas.

Dinding tabung terkena secara bersamaan pembakaran gas hingga 1.150 derajatC atau lebih tinggi di permukaan bagian dalam dan ke atmosfer tungku — yang dapat mereduksi, karburasi, nitridasi, atau netral — pada permukaan luar, sambil menopang beratnya sendiri dan berat rakitan pembakar dalam konfigurasi kantilever atau penyangga. Tidak ada komponen lain dalam sistem tungku yang beroperasi dalam kombinasi kebutuhan termal, kimia, dan mekanis ini secara bersamaan. Inilah alasan pemilihan material adalah pilihan paling penting dalam spesifikasi tabung radiasi.

Langkah Satu: Tentukan Suhu Pengoperasian

Parameter terpenting dalam pemilihan tabung pancaran adalah suhu pengoperasian maksimum — khususnya suhu suhu dinding tabung , bukan suhu set-point tungku. Dinding tabung selalu lebih panas daripada atmosfer tungku karena merupakan sumber panas utama, dan zona nyala lokal di dalam tabung mungkin jauh lebih panas daripada suhu rata-rata dinding tabung yang ditunjukkan oleh termokopel.

Suhu Dinding Tabung vs. Suhu Tungku

Dalam sistem tabung radiasi yang dirancang dengan baik, suhu dinding tabung biasanya berjalan 50 hingga 150 derajat C di atas suhu set-point tungku . Tungku yang beroperasi pada suhu 900 derajat C mungkin memiliki suhu dinding tabung radiasi 950 hingga 1.050 derajat C pada zona terpanas di dekat nyala api pembakar. Menentukan bahan tabung yang diberi nilai tepat pada suhu titik setel tungku tanpa menambahkan margin ini adalah penyebab paling umum kegagalan layanan tabung prematur.

Sebagai kerangka umum untuk alokasi pita suhu:

Frekuensi Kenyamanan Termal

Tabung pancaran yang mencapai suhu pengoperasian sekali sehari dan tetap stabil mengalami kelelahan termal yang jauh lebih sedikit dibandingkan tabung yang berputar dari suhu dingin ke suhu pengoperasian dan sebaliknya. beberapa kali per shift . Siklus termal menghasilkan tekanan termal siklik di dinding tabung dari perluasan perbedaan antara zona permukaan dalam yang panas dan zona permukaan luar yang lebih dingin. Aplikasi dengan siklus tinggi — seperti tungku anil batch atau tungku pengerasan yang sering memuat dan membongkar muatan — memerlukan bahan tabung dengan ketahanan lelah termal yang unggul, yang biasanya berarti paduan dengan kandungan nikel atau keramik silikon karbida lebih tinggi daripada paduan berbahan dasar besi.

Standar ASTM untuk layanan suhu tinggi dari paduan tahan panas (ASTM A297 dan A351) mengkategorikan nilai paduan berdasarkan suhu pengoperasian dan memberikan persyaratan properti minimum yang berfungsi sebagai kerangka awal yang berguna untuk pemilihan material, meskipun persyaratan aplikasi spesifik mungkin memungkinkan melebihi nilai minimum ini ( Sumber: ASTM Internasional, Spesifikasi Standar untuk Coran Baja, Paduan, untuk Layanan Suhu Tinggi, A297/A297M ).

Langkah Kedua: Sesuaikan Materi dengan Suasana

Lingkungan kimia di kedua sisi dinding tabung radiasi menentukan kelompok paduan mana yang sesuai. Sebuah tabung yang berkinerja sangat baik dalam pengoksidasi atmosfer mungkin akan cepat diserang dalam atmosfer karburasi atau yang mengandung belerang, dan sebaliknya. Kompatibilitas material-atmosfer tidak dapat dinegosiasikan dan harus ditetapkan sebelum parameter pemilihan lainnya diselesaikan.

Suasana Permukaan Luar (Sisi Ruang Tungku)

Suasana tungku yang menyentuh permukaan tabung luar bervariasi berdasarkan proses perlakuan panas:

• Suasana endotermik (endogas): Campuran sekitar 40% H2, 40% N2, dan 20% CO, digunakan untuk karburasi, karbonitriding, dan pengerasan netral. Atmosfer ini mengalami karburasi yang kuat pada suhu tinggi, menyebabkan penyerapan karbon ke dalam permukaan luar tabung — suatu proses yang disebut karburisasi yang menggerogoti paduan berbasis besi dan menyebabkan pembentukan fase sigma pada baja tahan karat austenitik dalam jangka waktu yang lama.
• Suasana nitrogen-hidrogen (N2/H2): Digunakan untuk anil cerah pada baja tahan karat dan paduan tembaga. Kandungan hidrogen membuat atmosfer tereduksi menjadi oksida logam namun dapat menyebabkan penggetasan hidrogen pada kadar paduan tertentu, khususnya baja tahan karat feritik dan martensit.
• Suasana berbasis amonia (nitridasi): Amonia terdisosiasi menghasilkan atmosfer kaya nitrogen yang digunakan untuk gas nitridasi dan nitrokarburasi feritik. Penyerapan nitrogen ke dalam permukaan luar tabung dapat serangan menyebabkan nitridasi — pembentukan fase nitrida rapuh — pada paduan berbahan besi pada suhu di atas sekitar 550 derajatC .
• Pengoksidasi udara atau atmosfer: Beberapa ruang tungku yang beroperasi di udara atau dengan atmosfer pelindung konsentrasi rendah di mana oksidasi permukaan luar tabung merupakan mekanisme degradasi utama. Ini adalah atmosfer yang paling tidak agresif terhadap bahan tabung logam, dan paduan besi-kromium-nikel bekerja dengan baik di lingkungan ini.
• Suasana yang mengandung belerang: Pembakaran bahan bakar yang mengandung belerang atau pemrosesan benda kerja yang mengandung belerang dapat memasukkan senyawa belerang ke dalam atmosfer tungku. Belerang menyebabkan korosi panas (sulfidasi) pada paduan berbahan dasar nikel dan besi pada suhu di atas sekitar 650 derajatC , secara dramatis mempercepat hilangnya logam. Paduan dengan kandungan kromium tinggi (di atas 25% berat) menawarkan ketahanan terbaik terhadap sulfidasi.

Atmosfer Permukaan Dalam (Sisi Gas Pembakaran)

Gas pembakaran yang mengalir di dalam tabung radiasi terutama adalah CO2, H2O, N2, dan kelebihan O2 dalam kasus pembakaran ramping, atau CO, H2, dan N2 di zona pembakaran kaya. Permukaan bagian dalam terkena lingkungan pengoksidasi di daerah pembakaran ramping dan lingkungan pereduksi atau karburasi di daerah kaya bahan bakar dekat hidung pembakar. Pembakaran yang kaya secara lokal di dekat ujung pembakar dapat menghasilkan zona reduksi yang mendorong karburisasi permukaan bagian dalam tabung bahkan rasio udara-bahan bakar secara keseluruhan mendekati stoikiometri.

Panduan Pemilihan Paduan berdasarkan Suasana

Langkah Tiga: Pilih Kelas Paduan

Dengan kompatibilitas suhu pengoperasian dan atmosfer yang ditentukan, tingkat paduan dapat dipilih dari kelompok standar yang digunakan dalam pembuatan tabung radiasi industri. Setiap keluarga memiliki kekuatan dan batasan spesifik yang menentukan kesesuaiannya untuk aplikasi tertentu.

HK40: Pekerja Keras Tujuan Umum

HK40 (Fe-25Cr-20Ni-0.4C) adalah paduan cor sentrifugal yang paling banyak digunakan untuk tabung pancaran dalam kisaran suhu 900 hingga 1.050 derajat C . Komposisinya yang relatif seimbang memberikan ketahanan oksidasi yang baik dari kandungan kromium, kekuatan mulur yang memadai dari tingkat karbon 0,4% (yang mengendapkan kromium karbida yang menghambat pergerakan dislokasi pada suhu tinggi), dan efektivitas biaya dari kandungan nikelnya yang lebih rendah dibandingkan dengan kadar nikel yang lebih tinggi. HK40 adalah pilihan pertama yang tepat untuk tungku karburasi dan pengerasan netral dimana suhu pengoperasian berada dalam kisaran kemampuannya.

Keterbatasan HK40 menjadi jelas pada suhu sekitar 1.050 derajat C, di mana kekuatan mulurnya turun tajam, dan dalam atmosfer yang sangat karburasi dengan kandungan nikel yang lebih rendah (20%) dibandingkan dengan paduan kelas HP membuatnya lebih rentan terhadap penyerapan karbon yang menyebabkan penggetasan fase sigma setelah masa pakai yang lama.

Paduan yang Dimodifikasi HP: Suhu Lebih Tinggi dan Ketahanan Karburisasi

Paduan yang dimodifikasi HP (Fe-25Cr-35Ni-0,4C dengan tambahan Nb, W, Ti, atau kombinasinya) memperpanjang batas suhu pengoperasian hingga 1.100 hingga 1.150 derajat C dan memberikan ketahanan yang jauh lebih baik terhadap karburisasi dibandingkan HK40 karena kandungan nikelnya yang lebih tinggi. Penambahan niobium pada kadar HP-Nb mengendapkan karbida NbC stabil yang tahan terhadap pelarutan dan mempertahankan kekuatan mulur paduan selama masa pakai lebih lama. Nilai yang dimodifikasi HP adalah pilihan standar untuk tungku gas karburasi, tungku anil suhu tinggi, dan aplikasi apa pun yang suhu dinding tabung diperkirakan melebihi 1.050 derajat C dalam pengoperasian.

Paduan Nikel Tinggi (Paduan 602CA, HR160, 253MA)

Untuk aplikasi yang paling menuntut — suhu di atas 1.100 derajat C, atmosfer yang sangat karburasi atau sulfidisasi, atau aplikasi yang memerlukan ketahanan lelah termal yang luar biasa — paduan nikel tinggi dengan kandungan nikel sebesar 55 hingga 75% berat memberikan kinerja yang tidak dapat ditandingi oleh paduan berbahan dasar besi. Bahan-bahan ini secara signifikan lebih mahal dibandingkan grade HK40 atau HP, namun dalam aplikasi dimana paduan berbahan dasar besi rusak dalam waktu 12 hingga 18 bulan dan paduan dengan kandungan nikel tinggi dapat bertahan selama 4 hingga 7 tahun, kondisi ekonomi sangat mendukung paduan premium meskipun biaya awalnya lebih tinggi.

Tabung Radiant Silicon Carbide (SiC): Kinerja Suhu Maksimum

Tabung radiasi keramik silikon karbida beroperasi pada suhu yang berada di luar kemampuan paduan logam apa pun — hingga 1.350 hingga 1.400 derajat C suhu dinding tabung dalam layanan berkelanjutan. SiC memiliki ketahanan oksidasi yang luar biasa (membentuk lapisan permukaan pelindung SiO2), konduktivitas termal yang sangat tinggi (kira-kira 3 sampai 5 kali lipat dari paduan logam ), dan ketahanan yang sangat baik terhadap karburisasi, nitridasi, dan sulfidasi. Keterbatasan utama dari tabung radiasi SiC adalah kerapuhannya - tabung tersebut tidak dapat menahan guncangan mekanis atau pembebanan titik yang dapat memecahkan keramik - dan biayanya lebih tinggi dibandingkan dengan alternatif logam pada ukuran yang setara.

Tabung SiC adalah pilihan standar untuk jalur anil kontinu bersuhu tinggi, anil cerah pada strip tahan karat, pemrosesan baja silikon, dan tungku apa pun yang frekuensi penempatan tabung logamnya menjadi sangat tinggi karena keterbatasan suhu.

Besi Cor dan Baja Paduan Rendah: Kapan Tidak Digunakan

Tabung besi tuang dan baja karbon rendah kadang-kadang ditemukan pada instalasi tungku yang lebih tua atau berbiaya lebih rendah yang suhu pengoperasiannya di bawah 750 derajatC dan persyaratan atmosfer minimal. Di atas suhu ini, oksidasi yang cepat dan pertumbuhan kerak oksida besi pada baja murni atau baja paduan rendah membuat material ini tidak cocok untuk aplikasi tabung pancaran yang diperkirakan masa pakainya melebihi 6 hingga 12 bulan. Jika spesifikasi tabung radian menganjurkan baja murni atau baja paduan rendah untuk suhu pengoperasian di atas 750 derajat C, spesifikasi tersebut memerlukan revisi sebelum pemasangan dilanjutkan.

Langkah Empat: Pilih Tabung Geometri yang Tepat

Geometri tabung radiasi — bentuk tabung jalur yang melalui pembakaran gas — secara langsung mempengaruhi keseragaman distribusi panas dalam tungku, memenuhi tabung untuk mengkonfigurasi tungku yang berbeda, dan masukan panas yang dapat dicapai per tabung. Empat geometri umum digunakan dalam industri, masing-masing memiliki keunggulan spesifik dan aplikasi yang sesuai.

Tabung Lurus

Sebuah tabung pancaran lurus melewati dinding tungku di satu sisi, membentang di ruang tungku, dan keluar melalui dinding yang berlawanan. Pembakaran menyala dari satu ujung dan gas buang keluar dari ujung lainnya. Tabung lurus memberikan distribusi panas yang sangat baik sepanjang panjangnya dalam aplikasi yang berorientasi horizontal atau vertikal dan merupakan geometri paling sederhana untuk diproduksi, dipasang, dan diganti. Mereka cocok untuk tungku dengan interior lebar yang cukup untuk mengakomodasi panjang tabung penuh — biasanya 1.000 hingga 3.000mm dengan panjang yang dipanaskan - dan merupakan standar dalam tungku anil strip kontinu, tungku anil kawat, dan beberapa batch tungku.

U-Tube

Tabung-U terdiri dari dua kaki paralel yang dipilin dengan tikungan 180 derajat pada ujung tertutup, dengan pembakar dan cerobong keduanya dapat diakses dari dinding tungku yang sama. Gas mengalir dari burner ke salah satu kaki, mengelilingi tikungan U, dan kembali ke kaki kembali ke pintu keluar cerobong. Tabung-U adalah geometri yang paling banyak digunakan dalam tungku batch, tungku perlakuan panas, dan aplikasi apa pun yang memungkinkan akses hanya dari satu sisi tungku. Tantangan desain utama pada tabung-U adalah perbedaan suhu antara kaki pembakaran panas dan kaki balik yang lebih dingin — permukaan bagian dalam tikungan-U beroperasi pada suhu yang jauh lebih tinggi dari rata-rata kaki balik, sehingga menciptakan wilayah tekanan termal yang memerlukan ketebalan dinding dan kualitas bahan yang mampu untuk menahan mencapai mulur selama masa pakai.

W-Tabung

Tabung-W memperluas konsep tabung-U dengan menambahkan tikungan U kedua, menciptakan jalur tabung yang memanjang ke arah dua kali di dalam ruang tungku sebelum kembali ke dinding pembakaran. Tabung-W menyediakan jalur pemanasan yang lebih panjang pada kedalaman ruang tungku tertentu, menghasilkan lebih banyak masukan panas per penetrasi dinding tungku dibandingkan tabung-U dengan penampang serupa. Mereka digunakan dalam aplikasi yang memerlukan masukan panas spesifik yang tinggi — seperti tungku pengerasan batch dengan produktivitas tinggi — namun geometrinya yang lebih kompleks membuatnya lebih sulit untuk diproduksi hingga mencapai dimensi toleransi dan lebih sulit untuk diganti saat digunakan.

Tabung-P (Tabung Tipe Pyrex atau Siku)

Tabung-P (juga disebut tabung siku atau tabung resirkulasi ujung tunggal) menggunakan selongsong sirkulasi internal di dalam badan tabung luar. Pembakaran menyala ke dalam selongsong bagian dalam; pembakaran gas mengalir ke bawah selongsong, berputar ke arah pada ujung yang tertutup, dan mengalir kembali ke ruang annular antara selongsong dan tabung luar ke pintu keluar cerobong di ujung pembakar. Permukaan luar tabung-P menyajikan distribusi suhu yang lebih seragam daripada tabung-U karena selongsong bagian dalam yang panas memanaskan gas yang kembali sebelum keluar, sehingga mengurangi perbedaan suhu sepanjang panjang tabung luar. Tabung-P semakin banyak digunakan dalam desain tungku modern berkinerja tinggi di mana keseragaman suhu di seluruh zona panas merupakan persyaratan utama.

Dimensi Tabung: Diameter, Tebal Dinding, dan Jarak Kaki

Dalam setiap jenis geometri, diameter tabung dan ketebalan dinding adalah parameter dimensi utama yang harus ditentukan:

• Diameter luar (OD): OD tabung radiasi standar berkisar sekitar 60 mm hingga 200 mm dalam paduan logam dan dari 50 mm hingga 150 mm dalam SiC. OD menentukan luas permukaan radiasi per tabung dan kapasitas pembakar yang dapat ditampung oleh tabung.
• Ketebalan dinding: Ketebalan dinding untuk tabung logam yang dicor secara sentrifugal biasanya berkisar dari 8 mm hingga 20 mm . Dinding yang lebih tebal meningkatkan ketahanan tabung terhadap mulur tetapi mengurangi kecepatan respon termal dan meningkatkan inersia termal. Ketebalan dinding minimum ditentukan oleh perhitungan tegangan pecah mulur pada suhu pengoperasian, dengan menggunakan berat tabung dan beban kantilever sebagai mekanis masukan.
• Jarak kaki tabung-U: Jarak pusat-ke-pusat antara kedua kaki tabung-U menentukan ruang tungku yang ditempati dan aksesibilitas tikungan-U untuk inspeksi. Jarak kaki standar berkisar dari 100 mm hingga 300 mm tergantung pada OD tabung dan desain tungku.

Langkah Kelima: Menilai Metode Pembuatan - Pengecoran Sentrifugal vs. Pengecoran Statistik vs. Fabrikasi

Metode pembuatan badan tabung radiasi memiliki dampak langsung pada kualitas metalurgi, dimensi presisi, dan kinerja suhu tinggi. Tiga jalur produksi digunakan secara komersial, masing-masing dengan karakteristik kualitas tertentu.

Pengecoran Sentrifugal

Pengecoran sentrifugal adalah metode manufaktur standar dan pilihan untuk bagian lurus tabung berseri logam dan kaki tabung. Paduan cair dituangkan ke dalam cetakan yang berputar; gaya sentrifugal mendorong logam cair keluar ke dinding cetakan dan mempertahankannya di sana saat membeku. Hasilnya adalah sebuah tabung dengan a zona luar yang padat dan berbutir halus (di mana gaya sentrifugal paling tinggi) dan zona butiran yang semakin kasar menuju lubang bagian dalam. Karena permukaan luar beroperasi pada suhu yang lebih rendah dibandingkan lubang dalam pada tabung radiasi, gradien struktur butir ini idealnya sejajar dengan distribusi tegangan — zona luar yang padat memberikan ketahanan terhadap mulur ketika suhu lebih rendah, dan struktur dalam yang lebih kasar memberikan kekuatan yang mampu tanpa kekakuan berlebihan yang akan dihasilkan oleh struktur butiran halus di zona dalam yang lebih panas.

Tabung yang dicor secara sentrifugal secara konsistensi lebih unggul daripada coran statistik dalam layanan suhu tinggi. Penelitian dari European Foundry Association (CAEF, Data Kinerja Pengecoran Paduan Tahan Panas, 2019) mengkonfirmasi bahwa tabung HK40 yang dicor secara sentrifugal menunjukkan umur retak yang merambat 40 hingga 60% lebih lama dibandingkan pengecoran statistik setara dengan komposisi paduan yang sama yang diuji pada 1.000 derajat C di bawah tingkat tegangan yang sama, karena struktur mikro yang lebih padat dan lebih seragam yang dihasilkan oleh gaya sentrifugal selama pemadatan.

Pengecoran Statis

Pengecoran statistik (gravitasi) digunakan untuk bagian tikungan U, komponen siku, dan elemen kompleks geometri yang tidak dapat dihasilkan dengan pengecoran sentrifugal. Pengecoran statistik memiliki struktur mikro yang lebih kasar, porositas lebih tinggi, dan variabilitas mikrostruktur yang lebih banyak dibandingkan pengecoran sentrifugal. Produk ini dapat diterima untuk bagian tikungan yang beroperasi pada suhu lebih rendah dibandingkan kaki tabung, namun tidak boleh digunakan untuk bagian kaki tabung yang akan terkena suhu suhu tertinggi. Saat menentukan tabung pancaran tabung-U, pastikan bahwa bagian kaki lurus dicor secara sentrifugal dan hanya bagian tekuk yang dicor statistik merupakan praktik teknik yang baik.

Tabung Fabrikasi (Ditempa dan Dilas).

Tabung radiasi yang ditempa dan dilas — dibentuk dari pelat yang digulung atau tabung ekstrusi dengan las memanjang atau melingkar — kadang-kadang digunakan dalam aplikasi suhu rendah (di bawah 900 derajat C) atau pada bahan yang tidak dapat dituang, seperti beberapa paduan yang memperkuat dispersi. Pengelasan pada paduan suhu tinggi merupakan titik lemah potensial karena zona yang terkena panas las biasanya memiliki kekuatan mulur yang lebih rendah dibandingkan logam dasar. Dalam aplikasi tabung pancaran kritis di atas 900 derajat C, tabung cor lebih disukai daripada fabrikasi yang dilas karena alasan ini.

Langkah Enam: Evaluasi Konfigurasi Tungku dan Kompatibilitas Burner

Konfigurasi fisik tungku dan sistem pembakar yang digunakan membedakan pilihan tabung pancaran yang tersedia, dan kompatibilitas antara tabung dan pembakar harus dipesan sebelum pemesanan tabung diselesaikan.

Pemasangan Horizontal vs Vertikal

Pemasangan tabung radiasi horizontal — konfigurasi paling umum dalam tungku kontinyu dan banyak tungku batch — menyebabkan tabung mengalami tekanan lentur akibat beratnya sendiri dan berat rakitan pembakar. Tegangan lentur maksimum terjadi pada pertengahan bentang tabung lurus atau pada titik tekukan U pada tabung U. Untuk bentang horizontal yang panjang melebihi kira-kira 1.500 hingga 2.000 mm pada material HK40 , pemasangan penyangga di tengah bentang atau pemilihan tabung berdinding lebih tebal mungkin diperlukan untuk membatasi kendur mulur selama masa pakai pada suhu pengoperasian.

Pemasangan vertikal (tabung yang ditembakkan ke bawah atau ke atas melalui lantai atau atap tungku) menghilangkan tegangan lentur dari beratnya sendiri tetapi mengharuskan sambungan ujung tabung dan sistem flensa diberi nilai untuk berat penuh tabung dalam keadaan tarik atau tekan daripada mengandalkan struktur tabung untuk memikul beban lentur. Pemasangan vertikal biasanya digunakan pada tungku lonceng, tungku pot, dan beberapa jalur anil strip secara terus menerus.

Laju Penembakan Burner dan Pemuatan Termal Tabung

Laju pembakaran pembakar — dinyatakan dalam kW atau MBtu/jam — menentukan fluks panas yang melalui dinding tabung. Melebihi beban termal maksimum yang direkomendasikan tabung menyebabkan permukaan bagian dalam menjadi terlalu panas melebihi kemampuan mulur paduan, menyebabkan percepatan kendur dan akhirnya pecah. Sebagai pedoman umum, tabung pancaran logam standar dalam bahan HK40 atau HP dirancang untuk itu kepadatan fluks panas maksimum 60 hingga 90 kW/m2 luas permukaan luar tabung. Tabung SiC dapat mempertahankan beban termal yang lebih tinggi karena konduktivitas termalnya yang unggul. menolak bahwa laju pembakaran pembakar yang diusulkan berada dalam batas pembebanan tabung termal untuk diameter dan panjang yang ditentukan merupakan langkah wajib dalam proses pemilihan.

Koneksi Burner dan Kompatibilitas Flange

Tabung pancaran harus berinteraksi secara mekanis dengan rakitan pembakar di ujung penyalaan dan dengan sambungan cerobong di ujung keluar. Sambungan ini biasanya dibuat melalui flensa pemasangan yang terhubung dengan bahan tahan api atau panel dinding tungku. Desain flensa tabung radiasi bervariasi menurut pabrikan dan pembuat tungku, dan geometri ujung sambungan tabung harus sesuai dengan sistem pemasangan tungku yang ada. Saat mengganti tabung di tungku yang ada, mendapatkan gambar tabung asli atau survei dimensi pemasangan di dinding tungku sebelum memesan tabung pengganti akan mencegah ketidaksesuaian dimensi yang mahal yang memerlukan modifikasi tungku untuk menyelesaikannya.

Mode Kegagalan Tabung Radiant Umum dan Cara Seleksi memanggilnya

Memahami mode kegagalan tabung radiasi yang paling sering terjadi — dan akar penyebabnya dalam kesalahan pemilihan atau aplikasi — memberikan wawasan praktis mengenai pemilihan parameter mana yang paling penting dalam setiap konteks aplikasi.

Creep Kendur dan Deformasi

Creep sagging — progresif ke bawah dari tabung horizontal akibat beban sendiri pada suhu tinggi — adalah mode kegagalan yang paling umum dalam tabung radiasi logam. Itu terjadi ketika:

• Tabung dioperasikan di atas batas suhu bahan yang direkomendasikan, sehingga mengurangi kekuatan mulurnya di bawah apa yang dibutuhkan untuk menopang beratnya sendiri
• Dinding tabung berukuran terlalu kecil (diameternya terlalu tipis atau terlalu kecil) untuk panjang bentang, sehingga menimbulkan tegangan lentur yang berlebihan pada suhu pengoperasian
• Karburisasi bahan tabung telah menggerus penampang, menyebabkan percepatan mulur pada zona ulet yang tersisa

Pencegahan pemilihan: memasang material dengan margin keamanan yang memadai pada tegangan pecah mulur pada suhu operasi maksimum, dan verifikasi bahwa dimensi tabung menghasilkan tegangan lentur yang dapat diterima pada suhu tersebut. Data mulur yang dipublikasikan untuk paduan tahan panas di ASTM A297 dan di Manual Pengecoran Paduan Tahan Panas AFS berikan nilai tegangan pecah mulur yang diperlukan untuk perhitungan ini.

Penggetasan Karburisasi

Karburisasi - penyerapan karbon dari atmosfer tungku ke permukaan luar tabung - terjadi pada semua paduan besi-kromium-nikel sampai tingkat tertentu dalam tungku karburasi atmosfer. Karburisasi yang parah menciptakan lapisan permukaan karbon tinggi yang rapuh dan rentan retak selama siklus termal. Seiring waktu, lapisan karburasi menyebar ke dalam, mengurangi ketebalan dinding penahan beban efektif dan menyebabkan hilangnya ketahanan mulur secara progresif. Seleksi pencegahan: gunakan nilai paduan yang dimodifikasi HP atau nikel tinggi dalam tungku atmosfer karburasi; Hindari HK40 di mana resistensi karburisasi adalah faktor utama yang membatasi kehidupan.

Oksidasi dan Penskalaan

Oksidasi cepat yang menyebabkan pembentukan kerak berlebihan dan penipisan dinding terjadi ketika paduan tabung digunakan melebihi suhu oksidasi maksimum yang disarankan, atau ketika kerak kromia atau alumina pelindung terganggu oleh siklus termal, kerusakan mekanis, atau serangan kimia. Spalasi kerak – terlepasnya lapisan oksida tebal selama kecepatan – mempercepat hilangnya logam dan dapat memasukkan serpihan oksida ke dalam atmosfer tungku. Pencegahan seleksi: pastikan bahwa peringkat suhu oksidasi kontinu paduan maksimum melebihi suhu dinding tabung setidaknya dengan selisih 50 derajat C .

Retak Kelelahan Termal

Ulangi kelelahan termal - biasanya dimulai pada permukaan luar dan menyebar ke dalam - disebabkan oleh tegangan tarik dan tekan siklik yang dihasilkan oleh pemanasan dan pendinginan berulang-ulang. Hal paling parah ini terjadi di dekat konsentrasi tegangan geometri seperti ujung las, sambungan tikungan U, dan titik pemasangan flensa. Aplikasi siklus tinggi dengan beberapa siklus panas-dingin per shift mengakumulasi kerusakan akibat kelelahan lebih cepat dibandingkan aplikasi siklus rendah. Seleksi pencegahan: dalam aplikasi siklus tinggi, gunakan paduan nikel lebih tinggi atau tabung keramik SiC dengan ketahanan lelah termal yang unggul; Hindari bagian tikungan cor statistik dalam tugas bersepeda tinggi.

Sulfidasi dan Korosi Panas

Serangan sulfidasi — ditandai dengan pembentukan kerak yang cepat dengan struktur oksida sulfida berlapis dan hilangnya logam yang dipercepat — terjadi di tungku yang memproses benda kerja yang mengandung belerang atau menggunakan bahan bakar gas yang mengandung belerang. Ini adalah salah satu mode kegagalan paling cepat dan destruktif untuk tabung pancaran; tabung yang rusak karena sulfidasi bisa hilang Ketebalan dinding 2 hingga 5 mm per tahun dibandingkan dengan kurang dari 0,5 mm per tahun layanan pada hanya oksidasi. Pencegahan seleksi: menemukan sumber belerang apa pun dalam proses sebelum memilih paduan tabung, dan menemukan paduan kromium tinggi (di atas 25% berat) jika belerang terdapat pada konsentrasi yang berarti.

Daftar Periksa Pemilihan Tabung Radiant: Ringkas Praktis

Daftar periksa berikut menggabungkan proses seleksi ke dalam rangkaian pertanyaan terstruktur yang harus dijawab sebelum menyelesaikan spesifikasi tabung radiasi. Setiap pertanyaan tertaut ke parameter seleksi yang dibahas di atas.

1. Berapa suhu set-point tungku, dan berapa perkiraan suhu dinding tabung pada zona terpanas? Tambahkan 100 hingga 150 derajat C ke titik setel tungku untuk memperkirakan suhu dinding tabung, dan pilih material dengan suhu setidaknya 50 derajat C di atas perkiraan ini.
2. Bagaimana suasana tungku pada permukaan tabung luar? identifikasi apakah itu mengoksidasi, karburasi, nitridasi, sulfidasi, atau reduksi, dan konfirmasikan kompatibilitas paduan dengan tabel atmosfer di atas.
3. Berapa frekuensi siklus termal? Beberapa siklus per shift memerlukan ketahanan lelah termal yang unggul — pencampuran paduan yang dimodifikasi HP atau paduan nikel tinggi, bukan HK40 untuk tugas siklus tinggi di atas 900 derajat C.
4. Geometri tabung apa yang sesuai dengan konfigurasi tungku? Konfirmasikan apakah akses tungku memungkinkan geometri tabung-U, tabung-W, lurus, atau tabung-P, dan verifikasi bahwa distribusi panas geometri yang diusulkan sesuai dengan persyaratan keseragaman tungku.
5. Berapa OD tabung, ketebalan dinding, dan panjang pemanasan? Verifikasi bahwa dimensi yang dipilih menghasilkan tegangan lentur yang dapat diterima berdasarkan berat sendiri pada suhu operasi dengan menggunakan data mulur yang dipublikasikan untuk paduan yang diusulkan.
6. Apakah tabung dicor secara sentrifugal? Konfirmasikan pengecoran sentrifugal untuk semua bagian kaki lurus; pastikan bahwa setiap bagian tikungan cor statistik dirancang dan ditentukan sebagai elemen bersuhu lebih rendah.
7. Apakah laju pembakaran burner berada dalam batas pembebanan termal tabung? Pastikan fluks panas pada laju pembakaran yang diusulkan tidak melebihi 60 hingga 90 kW/m2 untuk tabung logam atau batas yang direkomendasikan pabrikan SiC untuk tabung keramik.
8. Apakah dimensi sambungan ujung tabung kompatibel dengan pemasangan tungku yang ada? Dapatkan gambar dimensi pemasangan tungku sebelum memesan untuk mencegah ketidaksesuaian flensa.
9. Berapa masa pakai yang diharapkan, dan apakah total biaya selama masa pakai tersebut membenarkan paduan premium? Hitung biaya tahunan (biaya tabung dibagian tahun servis ditambah tenaga kerja pemasangan) untuk setiap kandidat paduan untuk mengidentifikasi pilihan paling ekonomis selama siklus pemeliharaan tungku.

Itu Tabung Bercahaya seri yang diproduksi oleh Casting Huaye mencakup bagian lurus yang dicor secara sentrifugal, tabung U, tabung W, dan komponen tikungan cor statistik di HK40, grade yang dimodifikasi HP, dan paduan nikel tinggi, dengan dukungan teknis untuk pemilihan material dan geometri khusus aplikasi berdasarkan suhu tungku, atmosfer, dan siklus data pengoperasian.

Total Biaya Kepemilikan: Mengapa Tabung Termurah Jarang Menjadi Pilihan dengan Biaya Terendah

Keputusan pemilihan tabung radiasi yang dibuat berdasarkan biaya pembelian awal saja secara konsisten menghasilkan total biaya yang lebih tinggi selama siklus pemeliharaan tungku dibandingkan keputusan yang dibuat berdasarkan total biaya kepemilikan (TCO). Memahami pemicu biaya di setiap skenario sangat penting untuk membuat alasan bisnis dalam pemilihan logam paduan premium ketika tekanan biaya awal tinggi.

Itu Komponen Biaya Kepemilikan Radiant Tube

Itu total biaya pengoperasian sistem tabung radiasi selama periode pemeliharaan meliputi:

• Biaya pembelian tabung awal — biaya yang paling terlihat namun sering kali merupakan komponen terkecil selama masa pakai beberapa tahun
• Pekerjaan instalasi — biasanya diperlukan penggantian satu set tabung pancaran dalam tungku perlakuan panas 8 hingga 24 jam tenaga kerja pemeliharaan per tungku , termasuk cooldown tungku, pelepasan tabung, pemasangan tabung baru, dan pengembalian ke suhu pengoperasian
• Biaya waktu henti tungku — nilai produksi yang hilang selama setiap kejadian penggantian tabung; untuk jalur perlakuan panas dengan produktivitas tinggi, biaya henti tungku dapat tercapai Rp 5.000 hingga 50.000 per hari tergantung pada nilai bagian yang sedang diproses
• Frekuensi penempatan — tabung yang tahan 5 tahun versus tabung yang tahan 2 tahun memerlukan penggantian 2,5 kali lebih banyak dalam jangka waktu 10 tahun, sehingga mengalikan semua biaya komponen di atas
• Kerusakan tahan api selama penggantian — jika tabung yang rusak menyebabkan masuknya gas panas ke dalam ruang tungku, kerusakan pada lapisan tungku dan zona pemanasan refraktori mungkin memerlukan perbaikan yang menambah biaya signifikan dan waktu henti tambahan di luar penggantian tabung itu sendiri

Sebuah Contoh Praktis

membuang tungku karburasi batch yang beroperasi pada suhu 940 derajat C dengan 20 tabung radiasi tipe U. Tabung HK40 memberikan masa pakai 2 tahun dalam atmosfer karburasi; Tabung yang dimodifikasi HP memberikan masa pakai 5 tahun. Jika biaya tabung HK40 adalah 60% dari biaya per set tabung yang dimodifikasi HP, dan setiap penempatan tabung memerlukan 16 jam tenaga kerja pemeliharaan ditambah 2 hari waktu henti tungku dengan nilai produksi USD 15.000 per hari:

• HK40 selama 10 tahun: 5 kejadian penggantian x (biaya pekerja tabung USD 30,000 downtime) = total tinggi
• Modifikasi HP selama 10 tahun: 2 peristiwa penggantian x (biaya tabung tenaga kerja USD 30.000 waktu henti) = total yang jauh lebih rendah meskipun biaya tabung per set lebih tinggi

Dalam sebagian besar skenario perlakuan panas industri, perhitungan total biaya kepemilikan lebih menguntungkan memilih bahan tabung dengan kinerja tertinggi yang sesuai secara teknis untuk kondisi pengoperasian, dibandingkan opsi berbiaya paling rendah, karena waktu henti dan biaya tenaga kerja untuk kejadian penempatan tambahan jauh melebihi harga premium awal untuk bahan yang umurnya lebih panjang.
