Detailed Guide to Radiant Tubes: An Introduction

1.Ikhtisar

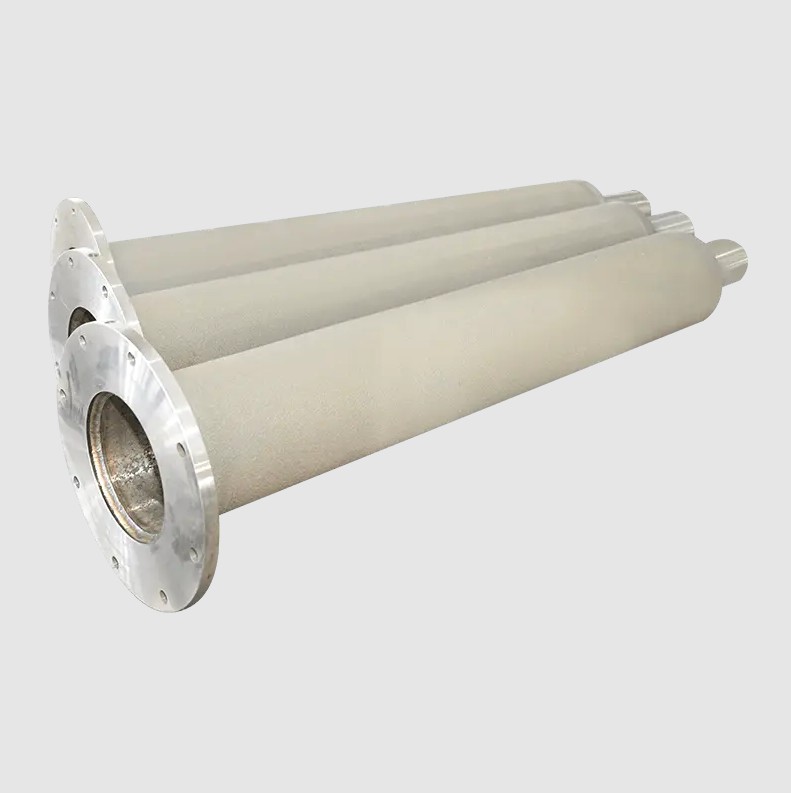

Tabung Bercahaya adalah elemen pemanas tidak langsung bersuhu tinggi yang biasa digunakan dalam tungku industri dan proses pengolahan panas. Mereka terdiri dari sumber pemanas (seperti pembakar listrik atau elemen pemanas) yang dibungkus dalam tabung pelindung tahan panas, yang memancarkan panas ke bagian dalam tungku sekaligus melindungi sumber pemanas dari atmosfer korosif.

Fungsi Utama
Perpindahan Panas: Terutama melalui radiasi (inframerah), dengan komponen konvektif kecil, memungkinkan pemanasan permukaan yang seragam.
Perlindungan: Tabung melindungi sumber pemanas dari lingkungan korosif atau pengoksidasi, sehingga memperpanjang umur elemen pemanas.

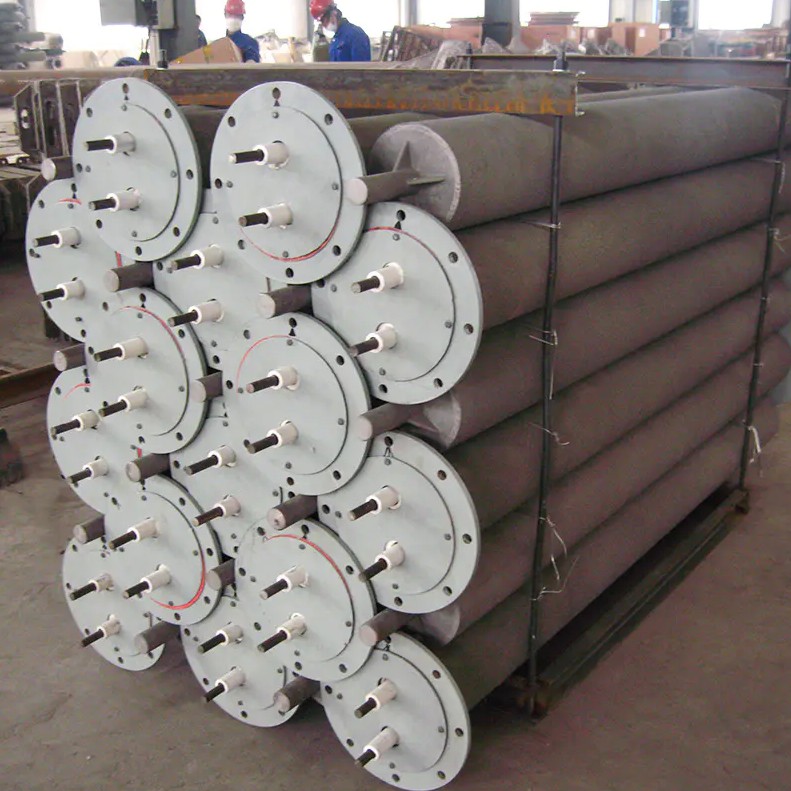

2. Jenis Tabung Radiant

Tabung radiasi sangat bervariasi dalam bentuk dan desain, masing-masing dioptimalkan untuk aplikasi spesifik dan keterbatasan ruang.

3. Pemilihan Bahan

Bahan tabung sangat penting untuk kinerja, terutama pada suhu tinggi dan korosif atmosfer. Bahan dipilih berdasarkan ketahanan suhu, ketahanan korosi, dan kekuatan mekanik.

4. Spesifikasi Teknis

Saat memancarkan tabung radiasi, pembeli harus mempertimbangkan spesifikasi utama berikut:

5. Instalasi & Integrasi

Pemasangan yang tepat sangat penting untuk keselamatan, efisiensi, dan umur panjang.

Komponen Inti

Burner (untuk tabung berbahan bakar gas): Menghasilkan gas pembakaran yang memanaskan tabung.

Reflektor: Mengarahkan energi radiasi ke benda kerja, meningkatkan efisiensi.

Kipas/Blower: Sering digunakan untuk mensirkulasikan gas pembakaran melalui tabung dan membuangnya dengan aman.

Isolasi (misalnya batu bata tahan api): Mengelilingi tabung untuk menampung panas dan melindungi dinding tungku.

Tip Instalasi

Izinkan Ekspansi Termal: Gunakan koneksi fleksibel atau sambungan ekspansi untuk mengakomodasi pertumbuhan yang disebabkan oleh suhu.

Pastikan Jarak yang Benar: Pertahankan jarak yang disarankan dari komponen tungku lainnya untuk mencegah panas berlebih.

Sambungan Segel: Semua sambungan harus kedap gas untuk tabung berbahan bakar gas untuk menghindari kebocoran dan memastikan keamanan.

Gunakan Pemasangan yang Sesuai: Kencangkan tabung menggunakan rem atau penyangga yang dapat menahan beban dan tekanan termal.

6. Pemeliharaan & Keamanan

Pemeriksaan Rutin

Inspeksi Visual: Carilah retakan, korosi, atau pengerasan pada permukaan tabung.

Pengujian Tekanan: Untuk tabung berbahan bakar gas, uji kebocoran secara teratur menggunakan pengukur tekanan.

Pemantauan Suhu: Gunakan termokopel untuk memastikan tabung tidak melebihi suhu terukurnya.

Masalah & Solusi Umum

7. Panduan Membeli

Saat membeli tabung radiasi, kriteria berikut untuk memastikan Anda memilih produk yang tepat untuk aplikasi Anda:

Persyaratan Aplikasi: Tentukan proses (misalnya, anil, karburasi, pengeringan) dan kisaran suhu yang diperlukan.

Ukuran & Tata Letak Tungku: Pilih jenis tabung (Lurus, U, W, dll.) yang sesuai dengan batasan fisik tungku Anda.

Suasana Kompatibilitas: Pastikan bahan tabung dapat menahan atmosfer tungku (oksidasi, reduksi, netral).

Sumber Energi: Putuskan antara berbahan bakar gas (suhu lebih tinggi, biaya pengoperasian lebih rendah) atau listrik (kontrol presisi, tanpa pembakaran gas) berdasarkan ketersediaan dan biaya.

Kepatuhan terhadap Peraturan: Verifikasi bahwa tabung dan pembakar terkait memenuhi standar keselamatan dan emisi setempat (misalnya, batas NOx untuk pembakar gas).

8. Konsep dan Inovasi Desain Tingkat Lanjut

Desain tabung radiasi modern menggabungkan fitur-fitur canggih untuk meningkatkan kinerja, mengurangi konsumsi energi, dan meningkatkan daya tahan. Inovasi berikut lazim di industri ini:

A. Pembakar Regeneratif dengan Pelindung Gas

Konsep: Pembakaran regeneratif memanaskan terlebih dahulu udara pembakaran menggunakan gas buang tungku sendiri, sehingga menghasilkan suhu nyala api yang lebih tinggi. Namun, hal ini dapat menyebabkan pemanasan berlebihan pada dinding tabung.

Inovasi: Pengenalan gas pelindung—aliran gas inert atau gas dingin (sering kali merupakan bagian dari produk pembakaran) yang mengalir berdekatan dengan dinding tabung. Pelindung ini melindungi tabung dari bagian nyala api yang paling panas, mendistribusikan panas secara lebih merata dan mencegah panas berlebih di lokasi tertentu.

Manfaat: aktivasi penggunaan dinding yang lebih tipis dengan tetap menjaga umur tabung, dan mengurangi pembentukan nitrogen oksida (NOx) dengan mengatur suhu nyala api.

B.Konstruksi Las Spiral

Konsep: Tabung las tradisional mungkin memiliki sifat asimetris karena arah las.

Inovasi: Pengelasan spiral menciptakan tabung simetri yang sifat-sifatnya seragam di sekeliling keliling. Desain ini juga meminimalkan distorsi selama pemanasan.

Manfaat: Meningkatkan stabilitas mekanis dan keseragaman perpindahan panas, terutama penting untuk proses perlakuan panas presisi tinggi.

C. Reflektor Terintegrasi dan Konfigurasi Multi-Tabung

Konsep: Untuk memaksimalkan efisiensi pancaran, tabung dapat disusun dalam konfigurasi yang memantulkan dan memusatkan panas.

Implementasi:
Tabung Tipe W: Memiliki banyak tikungan yang meningkatkan luas permukaan dalam tapak kompak, ideal untuk zona pemanasan besar.

Reflektor: Permukaan reflektif yang ditempatkan secara strategis (sering kali terbuat dari paduan suhu tinggi) memancarkan radiasi ke benda kerja, mengurangi kehilangan panas ke dinding tungku.

Bundel Multi-Tabung: Dalam tungku berkapasitas tinggi, beberapa tabung dibundel bersama dengan manifold bersama, menyeimbangkan aliran dan suhu di area yang luas.

D. Paduan Berdinding Tipis dan Bersuhu Tinggi

Bahan: Paduan tingkat lanjut (misalnya Kanthal, Fe-Cr-Al) dengan dinding tipis (serendah 3/8") memberikan ketahanan oksidasi yang unggul sekaligus mengurangi massa termal.

Keuntungannya: Waktu pemanasan tungku lebih cepat dan konsumsi energi berkurang, karena lebih sedikit material yang perlu dipanaskan sebelum mencapai suhu target.

9. Analisis Perbandingan: Tabung Radiant vs. Teknologi Pemanasan Alternatif

Pembeli sering kali membandingkan tabung pancaran dengan metode pemanasan tungku lainnya. Di bawah ini adalah gambaran gambarannya:

10. Studi Kasus: Penerapan di Dunia Nyata

Studi Kasus 1: Perlakuan Panas Strip Berkelanjutan

Tantangan: Mempertahankan suhu yang seragam di seluruh strip baja yang bergerak sambil menjaga suasana bersih.

Solusi: Penerapan Tabung Radiant Tipe U dengan pembakar regeneratif dan pelindung gas. Tabung geometris memungkinkan desain kompak yang sesuai dengan ketinggian tungku yang terbatas, sementara pelindung melindungi tabung dari pembakaran api, sehingga memperpanjang umurnya.

Hasil: dikurangi pengurangan konsumsi bahan bakar sebesar 15% dan peningkatan umur tabung sebesar 20% berkat pelindung dan bahan paduan berkualitas tinggi.

Studi Kasus 2: Annealing Suhu Tinggi

Tantangan: ditujukan pada suhu di atas 1200°C untuk anil paduan tanpa mengurangi integritas tabung.

Solusi: Pemanfaatan Radiant Tube Paduan Berbasis Nikel dengan desain dinding tipis dan pengelasan spiral. Paduan suhu tinggi menolak oksidasi, dan dinding tipis mengurangi inersia termal, memungkinkan peningkatan suhu dengan cepat.

Hasil: Mengurangi waktu pemanasan sebesar 30% dan menghilangkan kejadian keretakan tabung selama periode operasional 3 tahun.

11. Panduan Mengatasi Masalah

12. Standar dan Kepatuhan Industri

Saat menentukan atau membeli tabung radiasi, pastikan memenuhi standar berikut untuk menjamin kualitas, keamanan, dan interoperabilitas:

13. Periksa Periksa Pengadaan Radiant Tube

Sebelum menyelesaikan memastikan pembelian, gunakan daftar periksa ini untuk semua faktor penting telah diatasi:

1.Tentukan Persyaratan Proses

Target suhu Kisaran (°C/°F)

Fluks panas yang dibutuhkan (kW/m²)

Suasana tungku (pengoksidasi, netral, pereduksi)

2.Pilih Tabung Geometri

Pilih antara Tipe Lurus, Tipe U, Tipe W, atau Tipe P berdasarkan ruang tungku dan keseragaman zona pemanasan.

3.tentukan Kelas Bahan

Tentukan apakah baja tahan karat standar sudah mencukupi atau apakah paduan nikel tinggi diperlukan untuk lingkungan yang korosif.

4. Verifikasi Dimensi Kompatibilitas

Pastikan diameter luar, ketebalan dinding, dan jarak bebas minimum (biasanya ≥ 75 mm dari dinding) untuk mengakomodasi perluasan termal.

5. Menilai Kompatibilitas Pembakar

Pastikan desain saluran masuk tabung sesuai dengan pembakar yang diinginkan (api regeneratif vs. langsung) dan spesifikasi tekanan gas terpenuhi.

6. Minta Dokumentasi Teknis

Dapatkan sertifikat material, log perlakuan panas, dan sertifikat kepatuhan (ASTM, DIN, ISO).

7.Rencana Instalasi dan Pemeliharaan

Verifikasi bahwa pemasok memberikan pedoman pemasangan dan suku cadang tersedia untuk jenis tabung yang dipilih.

14. DaftarPeriksa Evaluasi Pembelian

Saat mencari sumber tabung radiasi, evaluasi sistematis memastikan ringkasan, konten, dan nilai uang:

15. Praktik Terbaik Instalasi dan Protokol Keselamatan

Pemasangan yang tepat sangat penting untuk kinerja, umur panjang, dan keamanan. Ikuti panduan berikut:

1.Izin dan Dukungan

Jarak Dinding/Lantai: Pertahankan jarak minimal 1,2×diameter tabung (d) dari dinding dan lantai tungku untuk suhu di atas 600°C, dan ≥100mm untuk suhu lebih rendah dengan aliran udara tinggi.

Jarak Tabung: Jarak dari pusat ke pusat harus ≥2,5×d untuk menghindari interferensi radiasi dan memastikan pemanasan seragam.

Gantungan Penyangga: Posisikan gantungan tabung tidak lebih dari 4 inci (10 cm) dari unit pembakar, dan gunakan kait S untuk suspensi yang aman.

2. Pemasangan Flange dan Segel

Spesifikasi Torsi: Berikan torsi yang seragam pada baut flensa (biasanya 15‑20Nm) untuk menghindari kompresi yang tidak merata yang dapat menyebabkan kebocoran.

Integritas Segel: Gunakan gasket silikon atau grafit bersuhu tinggi. Pastikan jendela pengamatan nyala api menghadap ke bawah untuk mencegah dampak nyala api langsung pada titik masuk tabung.

3.Pemeriksaan Pra-Commissioning

Pemeriksaan Sensor Kejut: Pastikan sensor kejut pada kemasan masih utuh saat diterima, yang menunjukkan bahwa tabung tidak rusak selama pengangkutan.

Pencitraan Termal: Melakukan pemindaian inframerah setelah pemanasan awal untuk mengidentifikasi titik panas atau pola radiasi yang tidak merata.

4. Tindakan Pencegahan Keselamatan

Pelepas Tekanan: Pasang katup pelepas tekanan pada saluran gas untuk melindungi dari tekanan berlebih.

Ventilasi: Pastikan ventilasi yang memadai untuk pembakaran gas, terutama saat menggunakan pembakar NOx rendah yang dapat menghasilkan tingkat CO lebih tinggi jika tidak diatur dengan benar.

16. Perencanaan Pemeliharaan dan Manajemen Siklus Hidup

Strategi pemeliharaan proaktif memperpanjang masa pakai tabung dan meminimalkan waktu henti yang tidak terduga:

Opsi Akhir Kehidupan:

Perbaikan: Beberapa tabung dengan kandungan nikel tinggi dapat dilapisi ulang dengan lapisan pelindung (misalnya Al₂O₃) untuk memperpanjang masa pakai.

Pengecoran Ulang: tabung Untuk paduan, sensitif untuk mengirim bahan ke pabrik pengecoran untuk dilebur kembali dan dituang ke dalam tabung baru, yang mungkin lebih ramah lingkungan dibandingkan membeli stok baru.

17. Pemecahan Masalah dan Diagnostik Tingkat Lanjut

Apalagi dengan desain yang hati-hati, masalah operasional bisa saja muncul. Bagian ini memberikan pendekatan sistematis untuk mendiagnosis masalah umum, menggunakan observasi empiris dan analisis kuantitatif.

A. Diagram Alir Diagnostik untuk Masalah Umum

B. Analisis Akar Penyebab Kuantitatif

Ketika kegagalan terjadi, terapkan model kuantitatif sederhana untuk mencerminkan kontribusi setiap faktor:

α (Faktor Termal): Meningkat seiring dengan perubahan suhu yang cepat (ΔT/Δt). Gunakan data dari termokopel untuk menghitung laju ramp.
β (Faktor Kimia): Berkorelasi dengan tingkat pengotor bahan bakar (misalnya, ppm H₂S). Dapatkan laporan analisis bahan bakar.
γ (Faktor Mekanik): Berkaitan dengan kendurnya tabung (deviasi mm) dan kecepatan gas (m/s). Ukur menggunakan alat penyelarasan laser dan pengukur aliran.

18. Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa perbedaan tabung pancaran dan pembakar tungku tradisional?
Tabung pancaran membungkus sumber pemanas di dalam tabung pelindung, memungkinkan terjadinya pemanasan tidak langsung. Hal ini melindungi elemen pemanas dari korosif atmosfer dan memungkinkan distribusi panas yang lebih seragam dibandingkan dengan pembakar api langsung.

Q2: Dapatkah tabung pancaran digunakan untuk memanaskan dan mendinginkan?
Tidak, tabung pancaran dirancang khusus untuk aplikasi pemanasan. Proses pendinginan biasanya menggunakan teknologi berbeda seperti jaket udara atau sistem pendingin udara.

Q3: Berapa umur tabung bercahaya pada umumnya?
Masa pakainya bervariasi berdasarkan bahan dan kondisi pengoperasian, namun umumnya berkisar antara 5 hingga 15 tahun. Perawatan yang tepat dan menghindari paparan suhu di luar batas kemampuan tabung dapat memperpanjang masa pakainya.

Q4: Apakah ada masalah keamanan khusus dengan tabung pancaran?
Ya. Untuk tabung berbahan bakar gas, pastikan ventilasi yang baik dan pembuangan gas pembakaran. Untuk semua tabung, hindari kontak langsung dengan permukaan yang panas dan gunakan alat pelindung selama pemasangan dan pemeliharaan.

19. Daftar Periksa Referensi Cepat
