What is the working principle of a Radiant Tube ?

A tabung bercahaya bekerja oleh mengubah energi hambatan listrik atau panas pembakaran menjadi radiasi termal infra merah melalui tabung luar yang tertutup rapat, mentransfer panas tersebut secara merata ke beban kerja di sekitarnya atau ruang tungku tanpa adanya kontak langsung antara sumber panas dan atmosfer di dalam tungku. Prinsip intinya adalah pemanasan tidak langsung: elemen pemanas internal — baik kawat resistansi atau pembakar gas — memanaskan tabung pelindung luar hingga suhu tinggi, dan tabung tersebut kemudian memancarkan energi inframerah ke luar ke beban tungku, persis seperti matahari memancarkan energi melalui ruang tanpa memerlukan media untuk membawanya.

Susunan tidak langsung ini merupakan tujuan dasar desain tabung pancaran. Hal ini memungkinkan tungku perlakuan panas yang beroperasi di bawah atmosfer terkendali atau protektif — nitrogen, hidrogen, gas endotermik — dipanaskan tanpa memaparkan produk pembakaran atau mengoksidasi udara ke bagian dalam tungku, yang akan mencemari atau merusak benda kerja yang sedang dirawat. Tabung luar bertindak sebagai radiator termal dan penghalang kedap gas antara sumber panas dan atmosfer proses.

Tiga Mekanisme Perpindahan Panas di Dalam Tabung Radiant

Meskipun namanya menekankan pada radiasi, tabung radiasi sebenarnya beroperasi melalui ketiga mode dasar perpindahan panas – konduksi, konveksi, dan radiasi – yang bekerja secara berurutan dari sumber energi ke beban tungku. Memahami kontribusi masing-masing mekanisme akan memperjelas mengapa tabung pancaran mencapai efisiensi dan keseragaman seperti yang diharapkan.

Konduksi: Perpindahan Panas Melalui Dinding Tabung

Dalam tabung radiasi yang dipanaskan secara listrik, elemen kawat resistansi menghasilkan panas melalui pemanasan Joule — arus listrik yang melewati kawat resistansi tinggi menghasilkan energi panas yang sebanding dengan kuadrat arus dikalikan resistansi (P = I²R). Panas ini dialirkan keluar melalui kawat itu sendiri dan melalui struktur pendukung (pembentuk sangkar, strip, atau kumparan) yang menahan elemen, dan kemudian dialirkan melalui dinding tabung pelindung luar. Bahan tabung luar — biasanya baja paduan tahan panas atau komposit keramik — harus memiliki konduktivitas termal yang cukup untuk menyalurkan panas dari permukaan bagian dalam ke permukaan luar tanpa menimbulkan perbedaan suhu yang berlebihan pada ketebalan dinding.

Dalam tabung radiasi berbahan bakar gas, pembakaran terjadi di dalam lubang tabung, dan gas pembakaran panas menghantarkan panas ke dinding tabung secara langsung melalui kontak saat gas tersebut mengalir sepanjang bagian dalam. Dinding tabung kemudian menghantarkan energi panas ini dari permukaan bagian dalam ke permukaan luar, yang memancar ke beban tungku.

Konveksi: Perpindahan Panas Di Dalam Lubang Tabung

Di dalam tabung radiasi — di celah melingkar antara elemen resistansi dan dinding bagian dalam tabung pelindung — perpindahan panas antara elemen pijar dan dinding tabung terjadi melalui kombinasi radiasi dan konveksi alami dari gas yang tertutup (biasanya udara atau atmosfer terkendali yang mengisi ruang elemen). Sirkulasi konvektif ini, meskipun disebabkan oleh radiasi pada suhu tinggi, membantu mendistribusikan panas secara lebih merata di sepanjang tabung dan mencegah titik panas lokal di dekat elemen yang dapat menyebabkan oksidasi dini atau kegagalan.

Dalam tabung berbahan bakar gas, konveksi paksa dari campuran gas pembakaran yang mengalir adalah mekanisme utama dimana panas mencapai dinding tabung — aliran gas panas menyapu permukaan tabung bagian dalam, dan turbulensi dalam aliran meningkatkan koefisien perpindahan panas konvektif, sehingga meningkatkan efisiensi pengiriman panas secara keseluruhan ke dinding tabung.

Radiasi: Mekanisme Perpindahan Panas Eksternal Utama

Setelah dinding tabung luar mencapai suhu operasi, ia memancarkan radiasi elektromagnetik infra merah sesuai dengan hukum Stefan-Boltzmann. Daya radiasi yang dipancarkan per satuan luas meningkat seiring dengan bertambahnya pangkat empat dari suhu mutlak — artinya dinding tabung pada suhu 1.000°C (1.273 K) memancarkan daya sekitar 16 kali lebih besar per satuan luas dibandingkan tabung yang sama pada suhu 500°C (773 K). Ketergantungan suhu yang kuat inilah yang menjadi alasan mengapa tabung pancaran sangat efektif pada suhu pengoperasian yang tinggi dan mengapa keluarannya meningkat secara tidak proporsional seiring dengan kenaikan suhu set-point.

Energi radiasi yang dipancarkan oleh tabung bergerak dengan kecepatan cahaya melintasi ruang tungku, lalu diserap oleh beban kerja, dinding tungku, dan perapian. Benda kerja menyerap radiasi ini dan mengubahnya kembali menjadi energi panas — memanas tanpa memerlukan kontak fisik dengan tabung atau sirkulasi media pembawa panas di antara keduanya. Ini adalah mekanisme yang memberi nama dan karakteristik penting pada tabung pancaran: pemanasan yang bersih, non-kontak, dan sesuai dengan atmosfer.

Elemen Pemanas: Jenis, Bahan, dan Parameter Pengoperasian

Elemen pemanas internal — juga disebut inti tabung — adalah komponen konversi energi dari tabung radiasi yang dipanaskan dengan listrik. Desainnya menentukan kepadatan daya, keseragaman suhu sepanjang panjang tabung, dan perkiraan masa pakai rakitan. Tiga konfigurasi utama digunakan dalam produksi tabung radiasi komersial.

Elemen Pemanas Tipe Sangkar

Elemen tipe sangkar terdiri dari kawat resistansi yang dililitkan ke dalam kumparan tiga dimensi atau struktur jaring yang ditopang pada kerangka kaku dari spacer keramik atau paduan yang disusun dalam geometri sangkar silinder. Konfigurasi ini memaksimalkan luas permukaan terbuka dari kawat resistansi relatif terhadap lubang tabung, sehingga meningkatkan perpindahan panas radiasi dari elemen ke dinding tabung. Struktur sangkar juga memberikan dukungan mekanis yang mencegah kawat kendur atau roboh karena beratnya sendiri pada suhu tinggi — sebuah pertimbangan penting untuk tabung yang beroperasi di atas 1.000°C di mana mulur suhu tinggi pada bahan logam menjadi signifikan. Elemen tipe sangkar sangat cocok untuk aplikasi yang memerlukan output daya tinggi dan distribusi panas seragam sepanjang panjang tabung penuh.

Tipe Luka Strip Vertikal

Elemen lilitan strip vertikal menggunakan kawat resistansi datar atau pita yang dililitkan pada strip memanjang paralel di sepanjang permukaan bagian dalam tabung, ditahan pada posisinya dengan manik-manik atau braket penyangga keramik. Geometri ini mendistribusikan elemen pemanas dekat dengan dinding tabung, meminimalkan jalur radiasi dari elemen ke tabung dan meningkatkan efisiensi perpindahan panas ke permukaan luar. Elemen strip-wound sangat efektif pada tabung berdiameter sedang dimana jarak elemen ke dinding akan membatasi faktor pandang radiasi. Mereka adalah pilihan umum untuk tempering tabung radiasi tungku di mana distribusi suhu yang seragam sepanjang panjang tabung sangat penting untuk kualitas produk.

Jenis Kawat Resistensi Luka Spiral

Elemen spiral-wound adalah konfigurasi yang paling sederhana: kawat resistansi dililitkan menjadi kumparan heliks yang berjalan secara aksial melalui pusat lubang tabung, didukung secara berkala oleh isolator keramik. Desain ini mudah dibuat, memungkinkan penggantian elemen dengan mudah tanpa mengganggu tabung luar, dan merupakan pilihan paling ekonomis untuk aplikasi berdaya rendah. Posisi sentral kumparan spiral menempatkannya pada jarak maksimum dari dinding tabung, yang meningkatkan faktor tampilan radiasi ke dinding dan mendistribusikan panas secara relatif merata di sekeliling keliling tabung. Peringkat daya tabung tunggal untuk desain luka spiral berkisar dari 3 kW hingga 60 kW , mencakup seluruh kebutuhan tungku perlakuan panas umum.

Bahan Kawat Resistensi: Paduan Ni-Cr dan Fe-Cr

Dua kelompok paduan kawat resistansi utama yang digunakan dalam elemen tabung pancaran adalah paduan nikel-kromium (Ni-Cr) dan besi-kromium (Fe-Cr), masing-masing cocok untuk rentang suhu dan atmosfer berbeda:

Suhu pengoperasian elemen pemanas berkisar 500 °C hingga 1.300 °C , mencakup keseluruhan rentang mulai dari tempering suhu rendah hingga operasi austenitisasi dan karburasi suhu tinggi. Itu beban permukaan elemen dirancang pada ≤1 W/cm² — parameter desain penting yang mengontrol suhu permukaan elemen dan laju oksidasi. Menjaga beban permukaan dalam batas ini akan memperpanjang umur elemen secara signifikan dengan mencegah panas berlebih pada permukaan kawat, yang akan mempercepat oksidasi batas butir dan mengurangi kekuatan tarik.

Tabung Pelindung Luar: Struktur, Bahan, dan Manufaktur

Tabung pelindung luar adalah komponen struktural penentu rakitan tabung pancaran. Ia harus secara bersamaan bertindak sebagai radiator termal pada suhu tinggi, penghalang kedap gas antara atmosfer proses dan elemen pemanas, dan elemen struktural yang menopang beratnya sendiri dan berat komponen internal di seluruh rentang tungku — seringkali tanpa dukungan perantara sepanjang 1 hingga 3 meter atau lebih.

Tabung Cor Sentrifugal

Tabung cor sentrifugal diproduksi dengan menuangkan paduan tahan panas cair ke dalam cetakan silinder yang berputar cepat. Gaya sentrifugal melemparkan logam cair ke luar ke dinding cetakan, menghasilkan tabung dengan struktur mikro yang padat, seragam, dan berbutir halus yang unggul dalam kekuatan suhu tinggi dan ketahanan oksidasi terhadap pengecoran statis. Proses pengecoran sentrifugal juga cenderung mendorong inklusi dan pengotor dengan kepadatan lebih rendah ke permukaan lubang, di mana mereka dapat dihilangkan dengan mesin, meninggalkan dinding luar yang penting secara struktural dalam kondisi paling padat dan terbersih.

Tabung yang dicor secara sentrifugal adalah pilihan yang lebih disukai untuk aplikasi yang paling menuntut — tungku quenching, atmosfer karburasi dan nitridasi suhu tinggi, dan di mana pun masa pakai maksimum dan stabilitas dimensi di bawah siklus termal diperlukan. Paduan umum termasuk HK40 (25Cr-20Ni), paduan HP (25Cr-35Ni), dan paduan pembentuk alumina untuk aplikasi suhu tertinggi mendekati 1.200°C.

Tabung Digulung dan Dilas

Tabung yang digulung dan dilas dibuat dengan membentuk lembaran atau pelat paduan tahan panas menjadi bentuk silinder dan mengelas lapisan memanjang. Jalur manufaktur ini memungkinkan penggunaan bahan paduan tempa — yang memiliki keuletan dan ketangguhan lebih baik dibandingkan bahan cor setara — dan lebih ekonomis untuk tabung berdiameter sedang dalam layanan suhu sedang. Lasan memanjang merupakan titik lemah potensial dalam tabung las, dan kualitas las harus dikontrol secara hati-hati untuk memastikan bebas dari porositas, pemotongan, dan konsentrasi tegangan sisa yang dapat memicu keretakan akibat siklus termal. Untuk aplikasi tungku tempering di mana suhu di bawah 700°C dan siklus termal sedang, tabung las memberikan masa pakai yang hemat biaya. tiga tahun atau lebih .

Tabung Mulus

Tabung mulus diproduksi dengan ekstrusi panas atau penusukan putar pada billet padat, menghasilkan tabung tanpa lapisan las memanjang. Hal ini menghilangkan mode kegagalan terkait pengelasan pada tabung las sekaligus memberikan sifat mekanik isotropik dan ketebalan dinding produk tempa yang konsisten. Tabung paduan tahan panas mulus tersedia dalam berbagai komposisi termasuk baja tahan karat 310 (25Cr-20Ni), baja tahan karat 314 (25Cr-20Ni-Si), dan berbagai tingkat paduan tinggi. Mereka mewakili kompromi terbaik antara kekuatan suhu tinggi dari tabung cor sentrifugal dan keuletan serta ketangguhan produk tempa, dan banyak digunakan dalam aplikasi tabung radiasi tungku quenching dan tempering di seluruh rentang suhu pengoperasian produk secara penuh.

Pemilihan Bahan Tabung berdasarkan Suhu Aplikasi

Tabung Radiasi Berbahan Bakar Gas: Prinsip Kerja Berbasis Pembakaran

Tabung radiasi berbahan bakar gas beroperasi dengan prinsip masukan energi yang berbeda secara mendasar dari desain yang dipanaskan dengan listrik, meskipun mekanisme perpindahan panas eksternal — radiasi dari permukaan tabung panas — adalah identik. Memahami prinsip kerja berbahan bakar gas penting karena tabung ini mendominasi tungku perlakuan panas industri skala besar di mana biaya energi gas lebih rendah daripada listrik dan tingkat daya yang dibutuhkan sangat tinggi (puluhan hingga ratusan kilowatt per tabung) membuat pemanasan resistansi listrik tidak praktis.

Pembakar, Zona Pembakaran, dan Aliran Gas Buang

Dalam tabung radiasi berbahan bakar gas, rakitan pembakar di salah satu ujung tabung menyalakan campuran bahan bakar gas (gas alam, LPG, atau hidrogen) dan udara pembakaran. Gas-gas yang terbakar bergerak sepanjang lubang bagian dalam tabung dengan kecepatan tinggi, memindahkan panas ke dinding tabung melalui konveksi paksa. Dalam desain tabung lurus, gas pembakaran keluar dari ujung yang berlawanan melalui sambungan cerobong. Dalam desain resirkulasi — konfigurasi tabung-U, tabung-W, atau tabung-P — gas buang dialihkan kembali sepanjang kaki balik dalam rakitan tabung yang sama, memulihkan panas tambahan sebelum keluar, meningkatkan efisiensi termal hingga nilai 55 hingga 75% atau lebih tinggi dengan sistem pembakar penyembuhan .

Geometri Tabung dan Keseragaman Suhu

Salah satu tantangan desain utama dalam tabung radiasi berbahan bakar gas adalah mencapai distribusi suhu yang seragam di sepanjang panjang tabung. Dalam tabung lurus sederhana, suhu gas pembakaran paling tinggi berada di dekat pembakar dan menurun di sepanjang tabung saat panas dipindahkan ke dinding dan gas mendingin. Hal ini menciptakan gradien suhu di sepanjang tabung yang dapat menyebabkan pemanasan beban tungku tidak merata. Konfigurasi tabung-U dan tabung-W mengatasi hal ini dengan melipat jalur aliran gas sehingga gas pembakaran terpanas di dekat pembakar diposisikan di samping gas kaki balik yang lebih dingin, sehingga memungkinkan pertukaran panas antara aliran maju dan balik yang cenderung menyamakan distribusi suhu permukaan luar. Desain canggih mencapai keseragaman suhu dinding luar ±20 hingga 40°C sepanjang panjang tabung , dibandingkan dengan gradien 100°C atau lebih dalam desain tabung lurus sederhana.

Sistem Pembakar Pemulihan dan Regeneratif

Tabung radiasi berbahan bakar gas modern sering kali menggunakan pemulihan panas pemulihan atau regeneratif dari gas buang untuk memanaskan udara pembakaran yang masuk. Dalam sistem penyembuhan, penukar panas logam yang terpasang pada rakitan burner mentransfer panas dari gas buang yang keluar ke udara pembakaran dingin yang masuk, sehingga menaikkan suhu udara sebesar 300°C hingga 500°C sebelum pembakaran. Pemanasan awal ini mengurangi kebutuhan bahan bakar untuk mencapai suhu dinding tabung target, sehingga meningkatkan efisiensi termal 20 hingga 35% dibandingkan dengan pembakaran udara dingin. Sistem regeneratif menggunakan tempat penyimpanan panas keramik bergantian untuk mencapai suhu pemanasan awal udara yang lebih tinggi — mendekati suhu gas buang dikurangi suhu pendekatan yang kecil — menghasilkan efisiensi termal keseluruhan melebihi 80%.

Mengapa Pemanasan Tidak Langsung Melalui Tabung Radiant Sangat Penting dalam Tungku dengan Atmosfer Terkendali

Nilai penentu tabung radiasi dalam perlakuan panas industri bukanlah efisiensi termalnya dalam isolasi, namun kemampuannya untuk menghantarkan panas bersuhu tinggi sambil mempertahankan atmosfer yang benar-benar terpisah dan dikontrol secara kimia di sekitar benda kerja. Kemampuan ini adalah alasan mengapa tabung pancaran digunakan di hampir semua tungku kontinyu dan tungku batch yang dikontrol atmosfer untuk perlakuan panas pada logam.

Integritas Suasana dan Kualitas Benda Kerja

Proses perlakuan panas seperti anil terang, karbonitriding, pengerasan netral, dan sintering mengharuskan atmosfer tungku dikontrol secara tepat untuk mencegah oksidasi, dekarburisasi, atau karburisasi pada permukaan benda kerja. Setiap kebocoran gas pembakaran (mengandung CO₂, H₂O, dan O₂) atau udara pengoksidasi dari elemen pemanas yang terbuka ke atmosfer tungku akan segera bereaksi dengan permukaan baja panas, menghasilkan kerak, perubahan karbon permukaan, dan variabilitas dimensi yang menyebabkan bagian yang dirawat menjadi rusak.

Tabung radiasi mengisolasi sumber panas sepenuhnya dari atmosfer proses dengan menyegel elemen dan produk pembakaran (dalam tabung berbahan bakar gas) di dalam tabung luar pelindung. Tabung luar adalah satu-satunya komponen yang bersentuhan dengan atmosfer tungku di bagian luarnya dan sumber panas di dalamnya — dan integritasnya yang kedap gas membuat perlakuan panas dengan atmosfer terkendali dapat dilakukan pada skala industri.

Kompatibilitas Suasana Hidrogen

Tungku atmosfer hidrogen — digunakan untuk anil terang pada baja tahan karat, sintering bagian logam bubuk, dan pematrian tembaga — memerlukan kontrol atmosfer yang paling ketat karena hidrogen sangat mereduksi (yang mencegah oksidasi benda kerja) dan sangat mudah terbakar. Elemen listrik langsung yang terkena atmosfer hidrogen menimbulkan risiko ledakan dan potensi penggetasan elemen. Tabung radiasi dalam tungku hidrogen menjaga unsur tetap berada di udara atau dalam gas inert terpisah, menjadikannya satu-satunya metode pemanasan yang aman untuk aplikasi atmosfer hidrogen. Bahan tabung bagian luar harus dipilih secara hati-hati agar tahan terhadap permeabilitas hidrogen pada suhu tinggi — inilah salah satu alasan paduan nikel tinggi lebih disukai untuk layanan hidrogen, karena paduan tersebut memiliki permeabilitas hidrogen lebih rendah dibandingkan paduan berbahan dasar besi.

Peringkat Daya, Beban Permukaan, dan Perhitungan Desain

Desain kuantitatif rakitan tabung radiasi melibatkan penyeimbangan kebutuhan keluaran daya tungku terhadap batas termal elemen pemanas dan tabung luar untuk mencapai masa pakai yang diperlukan.

Beban Permukaan Elemen: Parameter Desain Kritis

Beban permukaan elemen pemanas — dinyatakan dalam watt per sentimeter persegi luas permukaan elemen — adalah parameter paling penting yang mengontrol suhu elemen dan masa pakai. Untuk elemen paduan nikel-kromium dan besi-kromium yang beroperasi pada rakitan tabung pancaran, beban permukaan desain biasanya dibatasi hingga ≤1 W/cm² . Batasan ini memastikan bahwa suhu permukaan elemen tidak naik berlebihan di atas suhu tungku — biasanya tetap berada di dalam batas tersebut 100 hingga 200°C di atas suhu dinding tabung — menjaga elemen dalam kisaran ketahanan oksidasi yang dapat diandalkan.

Melebihi batas beban permukaan menyebabkan percepatan oksidasi pada permukaan kawat elemen, yang semakin menipiskan kawat, meningkatkan ketahanannya, meningkatkan kepadatan daya lebih lanjut dalam siklus penguatan sendiri, dan pada akhirnya menyebabkan kelelahan lokal. Oleh karena itu, merancang dalam batas beban permukaan merupakan cara utama untuk memastikan masa pakai elemen yang membuat produk layak secara ekonomi.

Rentang Daya Tabung Tunggal

Peringkat daya tabung tunggal dari 3 kW hingga 60 kW mencakup seluruh persyaratan tungku perlakuan panas:

• 3 kW hingga 10 kW: Tungku laboratorium kecil, oven temper suhu rendah, dan tungku batch kompak untuk produksi volume rendah.
• 10kW hingga 30kW: Tungku batch industri menengah, tungku sabuk jaring kontinu untuk suku cadang kecil, dan generator atmosfer.
• 30kW hingga 60kW: Tungku lubang industri besar, tungku dasar mobil, dan tungku perapian rol atau pendorong kontinu besar di mana setiap zona tabung harus menghasilkan daya tinggi untuk pemanasan yang cepat dan pemeliharaan suhu yang seragam.

Perancang tungku memilih peringkat daya tabung dan jumlah tabung per zona untuk mencapai kepadatan daya terpasang yang diperlukan — biasanya dinyatakan dalam kW per meter persegi area perapian — yang diperlukan untuk mencapai suhu titik setel dalam waktu pemanasan yang ditentukan dan mempertahankannya di bawah beban produksi penuh.

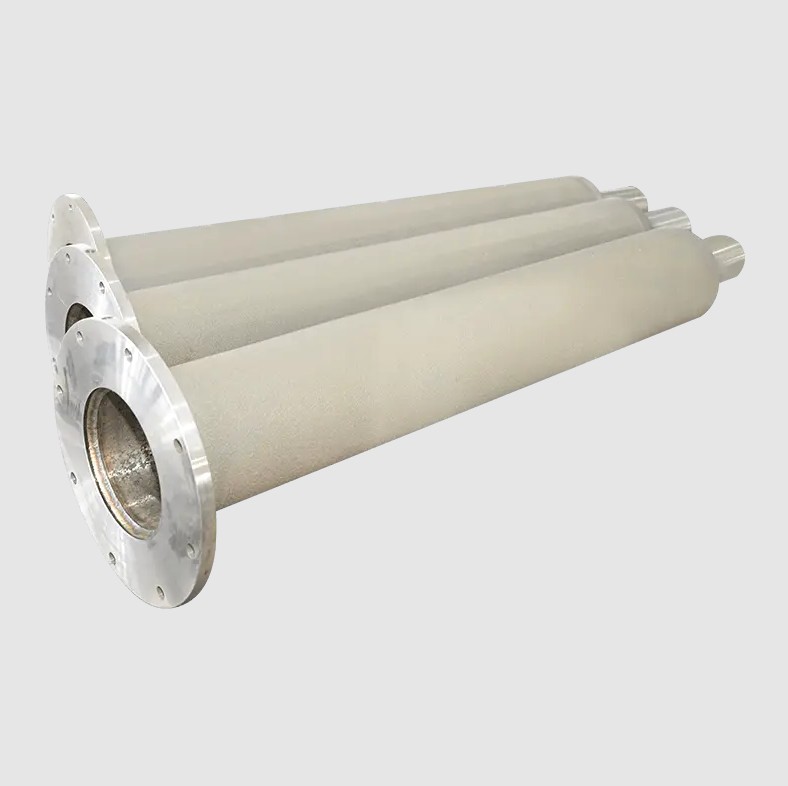

Faktor-Faktor Yang Mengatur Kehidupan Layanan Radiant Tube

Masa pakai adalah parameter kinerja yang paling signifikan secara komersial dari setiap instalasi tabung radiasi, karena kegagalan awal memerlukan penghentian pemeliharaan yang tidak direncanakan dan memakan biaya besar, pengadaan suku cadang pengganti, dan kemungkinan penghapusan beban pekerjaan yang sedang berjalan di tungku. Memahami faktor-faktor yang mengatur masa pakai memungkinkan operator memaksimalkannya melalui pemilihan, pemasangan, dan pengoperasian yang tepat.

Suhu Pengoperasian dan Siklus Termal

Baik tabung luar maupun elemen internal terdegradasi lebih cepat pada suhu operasi yang lebih tinggi karena percepatan oksidasi, mulur, dan pertumbuhan butiran dalam struktur mikro paduan. Setiap kenaikan suhu dinding tabung sebesar 50°C kira-kira menggandakan laju oksidasi paduan besi-kromium dan nikel-kromium. Siklus termal — pemanasan dan pendinginan berulang kali — menyebabkan tekanan termal siklik pada dinding tabung dan elemen karena perbedaan ekspansi termal antara tabung, penyangga elemen, dan isolator keramik. Kelelahan siklus ini merupakan mekanisme kegagalan utama dalam tungku quenching, yang mengalami perubahan suhu yang sering dan cepat selama siklus quenching. Meminimalkan siklus termal yang tidak perlu melalui penjadwalan tungku yang tepat dan laju pemanasan yang lambat dan terkontrol secara signifikan memperpanjang masa pakai tabung dalam aplikasi ini.

Kimia Suasana dan Kontaminasi

Lapisan oksida pelindung yang terbentuk pada paduan nikel-kromium dan besi-kromium — masing-masing kromia (Cr₂O₃) dan alumina (Al₂O₃) — melindungi paduan tersebut dari oksidasi cepat lebih lanjut pada suhu tinggi. Lapisan ini dapat terganggu oleh kontaminasi belerang, paparan halida, kelembapan yang berlebihan, atau perubahan mendadak dalam kimia atmosfer (khususnya peralihan antara kondisi oksidasi dan reduksi), yang menyebabkan oksidasi yang memisahkan diri di mana lapisan pelindung gagal dan hilangnya logam dengan cepat dimulai. Menjaga kimia atmosfer yang bersih dan konsisten di dalam tungku — dan memastikan kompartemen elemen tabung pancaran bebas dari kontaminasi — sangat penting untuk mencapai masa pakai yang terukur ≥1 tahun pada tungku quenching, ≥3 tahun pada tungku tempering, dan ≥2 tahun pada tabung berbahan bakar gas .

Tekanan Mekanis dan Desain Penopang

Panjang tabung bercahayas spanning wide furnace chambers without intermediate support can sag under their own weight at elevated temperatures due to high-temperature creep in the tube alloy. This sagging causes bending stress in the tube wall that can lead to cracking — particularly at the point where the tube exits the furnace wall, where steep temperature gradients create high thermal stress. Proper tube support design — using correct spacing of support brackets, ensuring tubes are not over-span, and selecting alloys with adequate creep resistance for the operating temperature — is essential for achieving full service life without mechanical failure.

Radiant Tube Applications Across Heat Treatment Processes

Radiant tubes are used across virtually the full spectrum of controlled-atmosphere heat treatment processes in the metalworking industry. The following table summarizes the principal applications, their furnace temperature ranges, and the specific role radiant tubes play in each process:

Compatibility with Domestic and Imported Heat Treatment Equipment

Radiant tubes designed for modern heat treatment applications must be compatible with a wide range of furnace platforms — both domestic equipment manufactured to national standards and imported systems engineered to European, American, or Japanese specifications. This compatibility requirement drives the importance of dimensional standardization, coupling interface options, and the ability to customize tube length, diameter, power rating, and element configuration to match the original equipment manufacturer's specifications.

Key dimensional parameters that must be matched for replacement tube compatibility include:

• Overall tube length and active heating length: Must match the furnace span and the zone layout of the original installation to maintain the same power distribution and temperature uniformity.
• Outer tube diameter and wall thickness: Must fit the tube support brackets and furnace wall penetration seals of the original furnace design without modification.
• Electrical connection terminals: Terminal type, spacing, and voltage/current ratings must match the furnace control panel and power distribution system.
• Power rating and element resistance: The total resistance and rated power of the replacement element must be compatible with the furnace's transformer tap settings and over-current protection to avoid tripping or under-powering the zone.

The ability to produce radiant tubes as direct replacement components for imported heat treatment systems — manufactured to the same dimensional and electrical specifications as the original equipment — eliminates the need for costly imported replacement parts and significantly reduces the lead time and cost of furnace maintenance. This compatibility with both domestic and imported equipment platforms is one of the most practically valuable characteristics of a well-engineered radiant tube product line.
