What are the uses of petrochemical casting?

Pengecoran petrokimia adalah komponen logam rekayasa presisi yang diproduksi melalui proses pengecoran — biasanya pengecoran investasi, pengecoran pasir, atau pengecoran sentrifugal — menggunakan paduan berkinerja tinggi yang dirancang khusus untuk tahan terhadap kondisi pengoperasian ekstrem yang ditemukan di fasilitas penyulingan minyak, pemrosesan gas, dan produksi bahan kimia. Fungsi utamanya adalah untuk menjaga integritas struktural, menahan korosi, dan bekerja secara andal di bawah suhu tinggi, tekanan tinggi, dan lingkungan yang agresif secara kimia.

Berbeda dengan komponen industri standar, pengecoran petrokimia direkayasa dengan presisi metalurgi. Material seperti baja tahan karat tahan panas, superalloy berbasis nikel, dan paduan besi kromium tinggi dipilih agar sesuai dengan kebutuhan spesifik setiap aplikasi — mulai dari tungku perengkahan kontinu hingga sistem penanganan cairan korosif.

Aplikasi Inti Pengecoran Petrokimia dalam Proses Pengilangan

Sektor penyulingan minyak merupakan salah satu pengguna terberat pengecoran tingkat lanjut. Di dalam kilang, pengecoran mempunyai peran struktural dan fungsional di berbagai tahapan proses.

Tungku dan Tabung Retak

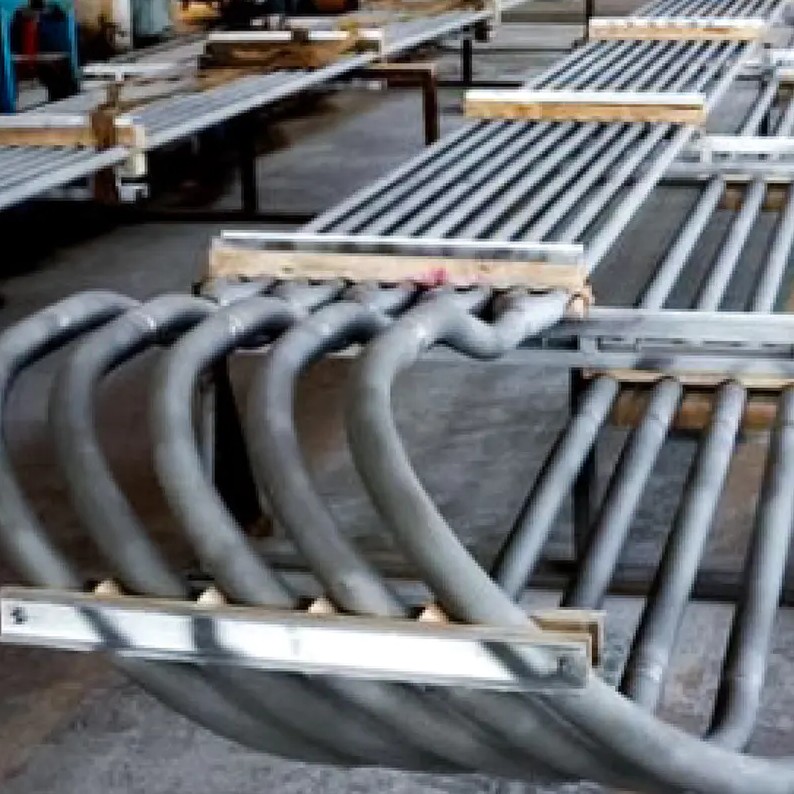

Tabung radiasi dan kumparan perengkahan yang digunakan dalam tungku perengkahan etilen dan uap merupakan komponen cor yang penting. Bagian-bagian ini harus tahan suhu pengoperasian terus menerus melebihi 1.000°C (1.832°F) saat terkena gas hidrokarbon dan uap. Tabung cor sentrifugal paduan tinggi — biasanya terbuat dari HK40, HP40Nb, atau paduan nikel-kromium serupa — merupakan standar industri. Struktur mikronya setelah pengecoran memberikan ketahanan mulur dan ketahanan oksidasi yang sangat baik pada suhu tinggi.

Komponen Penukar Panas

Penukar panas di pabrik petrokimia bergantung pada header cor, penutup ujung, cangkang, dan lembaran tabung. Komponen-komponen ini dibuat dari paduan tahan korosi untuk menangani media agresif termasuk asam sulfat, hidrogen klorida, dan amonia pada suhu dan tekanan tinggi. Pengecoran presisi memastikan konsistensi dimensi yang penting untuk kinerja penyegelan dan penahanan cairan.

Casing Pompa dan Impeler

Pompa yang memindahkan cairan kaustik, asam, atau abrasif memerlukan badan cor dan elemen berputar yang tahan terhadap serangan kimia dan keausan mekanis. Baja tahan karat dupleks, paduan super dupleks, dan paduan nikel biasanya dimasukkan ke dalam rumah pompa, impeler, dan diffuser untuk memastikan pengangkutan fluida yang andal bahkan dalam aliran kimia paling agresif sekalipun.

Penggunaan dalam Fasilitas Pengolahan Gas Alam dan LNG

Fasilitas pemrosesan gas alam — termasuk pabrik pengolahan gas, unit pemulihan belerang, dan terminal gas alam cair (LNG) — menerapkan persyaratan ketat terhadap material karena kombinasi suhu kriogenik, pengoperasian bertekanan tinggi, dan paparan hidrogen sulfida (H₂S) dan karbon dioksida (CO₂).

• Badan katup dan kap mesin: Komponen katup cor pada jalur pengolahan gas harus dapat tersegel dengan baik terhadap tekanan yang seringkali melebihi 150 bar. Coran tahan karat austenitik dan Inconel disukai karena ketangguhannya pada suhu kriogenik dan tinggi.
• Casing kompresor: Rumah kompresor gas adalah struktur cor kompleks yang harus menampung aliran gas bertekanan tinggi tanpa kebocoran. Geometrinya — menggabungkan saluran aliran internal, flensa, dan dudukan bantalan — hanya dapat dicapai melalui metode pengecoran presisi.
• Bejana pemisah dan bagian dalamnya: Komponen internal cor pada pemisah gas-cair, termasuk paket baling-baling dan nozel saluran keluar, dirancang untuk mengoptimalkan efisiensi pemisahan dan menahan efek erosif dari aliran gas basah berkecepatan tinggi.
• Unit pemulihan belerang: Konverter proses Claus dan ruang reaksi termal menggunakan komponen cor berlapis tahan api yang tahan terhadap uap belerang, polisulfida, dan atmosfer pengoksidasi suhu tinggi.

Aplikasi Pabrik Pengolahan Kimia dan Pupuk

Industri pemrosesan kimia — yang mencakup sintesis amonia, produksi metanol, manufaktur urea, dan pabrik kimia khusus — menggunakan pengecoran petrokimia secara ekstensif untuk internal reaktor, bejana tekan, dan peralatan penanganan fluida.

Rol Tungku, Keranjang Bahan, dan Peralatan Pemrosesan Termal

Salah satu aplikasi pengecoran petrokimia yang paling menuntut dan canggih secara teknis adalah pada peralatan pemrosesan termal berkelanjutan — khususnya pada roller tungku, tabung pancaran, baki perlakuan panas, dan keranjang penanganan material yang digunakan dalam proses petrokimia dan metalurgi hilir.

Rol tungku dicetak dari paduan tahan panas (seperti HH, HK, HP, atau kadar nikel-kromium yang dimodifikasi) dan dirancang untuk mengangkut material melalui tungku anil, galvanisasi, atau normalisasi berkelanjutan pada suhu hingga 1.150°C. Keakuratan dimensi dan permukaan akhir setelah pengecoran secara langsung mempengaruhi kualitas produk di lini produksi baja strip dan tabung.

Keranjang dan nampan bahan — digunakan untuk menahan komponen selama perlakuan panas atau pemrosesan kimia — merupakan cetakan presisi dari paduan yang tahan terhadap siklus termal dan atmosfer karburasi atau nitridasi yang ditemukan di tungku industri. Keranjang tipikal dapat mengalami ribuan siklus pemanasan dan pendinginan selama masa pakainya, sehingga paduan cor harus menunjukkan ketahanan terhadap kelelahan termal dan stabilitas dimensi yang sangat baik.

Tabung radiasi adalah produk cor penting lainnya yang digunakan sebagai elemen pemanas tidak langsung dalam tungku atmosfer tertutup. Tabung-tabung ini berisi gas-gas pembakaran sambil menyalurkan panas secara radiasi ke beban proses, sehingga material cor harus tahan terhadap oksidasi secara eksternal dan mengurangi atmosfer secara internal, secara bersamaan.

Aplikasi Petrokimia Lepas Pantai dan Laut

Platform minyak dan gas lepas pantai, kapal FPSO (produksi terapung, penyimpanan dan pembongkaran), dan sistem pemrosesan bawah laut menghadirkan kombinasi faktor-faktor yang sangat menantang: korosi air asin, kondisi kepala sumur bertekanan tinggi, pembebanan mekanis siklik, dan suhu ekstrem . Pengecoran untuk lingkungan ini dirancang untuk memenuhi standar internasional seperti NACE MR0175 / ISO 15156 untuk ketahanan terhadap asam.

• Komponen kepala sumur: Badan choke, badan katup gerbang, dan komponen pohon Natal merupakan pengecoran presisi yang diproduksi sesuai spesifikasi API 6A atau API 17D, dengan persyaratan ketertelusuran dan pemeriksaan tak rusak (NDE) penuh.
• Manifold dan konektor bawah laut: Struktur bawah laut yang kompleks mencakup alat kelengkapan ujung cor, hub, dan badan konektor yang terbuat dari baja tahan karat dupleks atau super dupleks untuk menahan korosi lubang di lingkungan air laut yang kaya klorida.
• Klem riser dan rakitan struktural: Struktur platform mengandalkan simpul cor berintegritas tinggi yang mampu mendistribusikan kembali beban dinamis dari gelombang dan angin tanpa kegagalan lelah selama masa pakai puluhan tahun.

Kontrol Aliran: Katup, Perlengkapan, dan Komponen Pipa

Kontrol aliran merupakan persyaratan mendasar di seluruh fasilitas petrokimia, dan pengecoran merupakan tulang punggung fisik infrastruktur ini. Badan katup cor, fitting, flensa, dan konektor diproduksi sesuai standar ASTM, API, dan ASME yang mencakup berbagai paduan dan kondisi servis.

Badan Gerbang, Globe, dan Ball Valve

Badan katup cor dalam ukuran mulai dari DN15 (½ inci) hingga DN600 (24 inci) atau lebih besar digunakan di seluruh sistem perpipaan proses. Proses pengecoran memungkinkan geometri aliran internal — termasuk port, dudukan, dan sambungan kap mesin — dibentuk mendekati bentuk jaring, sehingga meminimalkan pemesinan dan menjaga integritas material. Nilai pengecoran yang umum mencakup ASTM A216 WCB (baja karbon), A351 CF8M (316 tahan karat), dan berbagai nilai Paduan 20 atau Paduan 625 untuk layanan korosif.

Perlengkapan Penahan Tekanan

Siku, tee, reduksi, dan persilangan yang digunakan dalam pipa petrokimia bertekanan tinggi diproduksi sebagai coran untuk memastikan ketebalan dinding yang seragam dan profil lubang internal yang halus. Ketebalan dinding yang seragam — dapat dicapai melalui praktik pengecoran yang terkontrol — mengurangi konsentrasi tegangan pada variasi tekanan dan suhu siklik.

Selongsong Poros, Lengan Penopang, dan Komponen Peralatan Putar

Peralatan berputar dan dinamis — termasuk pompa sentrifugal, agitator, mixer, dan kompresor — bergantung pada pengecoran presisi untuk rumah stasioner dan internal yang berputar. Lengan poros adalah komponen cor yang sangat penting: ditempatkan di antara poros dan segel atau bantalan mekanis, komponen ini melindungi poros dari cairan korosif dan dapat diganti secara ekonomis bila aus tanpa mengganti seluruh rakitan poros.

Rakitan lengan penyangga dan braket — digunakan dalam peralatan tungku kontinyu dan sistem penanganan material — dicetak dalam paduan bersuhu tinggi untuk mempertahankan geometri dan kapasitas menahan bebannya selama paparan suhu tinggi dalam waktu lama. Dalam aplikasi perlakuan panas petrokimia, komponen-komponen ini dapat terus-menerus terkena suhu antara 800°C dan 1.100°C selama berbulan-bulan tanpa penggantian, sehingga menuntut kualitas metalurgi yang luar biasa dari proses pengecoran.

Pemilihan Paduan: Mencocokkan Bahan dengan Kondisi Servis

Kinerja pengecoran petrokimia pada dasarnya ditentukan oleh sistem paduan yang digunakan. Pemilihan material adalah keputusan teknik yang penting, didorong oleh kisaran suhu, paparan bahan kimia, beban mekanis, dan pertimbangan ekonomi.

• Paduan tahan panas suhu tinggi (misalnya, HH, HK40, HP40Nb): Digunakan dalam tabung tungku, tabung pancaran, dan komponen reaktor yang beroperasi di atas 800°C. Struktur mikro austenitik dan presipitasi karbida memberikan kekuatan mulur dan ketahanan oksidasi pada suhu ekstrim.
• Paduan tahan korosi suhu tinggi (misalnya, Paduan 625, Paduan C-276): Digunakan di lingkungan yang menggabungkan panas dengan bahan kimia agresif seperti klorida, senyawa belerang, atau asam organik. Paduan berbahan dasar nikel ini mempertahankan sifat mekanik dan ketahanan korosinya pada rentang suhu yang luas.
• Paduan tahan aus suhu tinggi (misalnya, besi kromium tinggi, paduan tipe Stellite): Diterapkan pada layanan yang rawan erosi — pompa lumpur, peralatan penanganan katalis, dan pemisah siklon — di mana partikel abrasif dalam aliran proses menyebabkan degradasi permukaan material konvensional dengan cepat.
• Baja tahan karat dupleks dan super dupleks (misalnya, 2205, 2507): Lebih disukai untuk sistem berpendingin air laut, aliran proses yang mengandung klorida, dan aplikasi lepas pantai yang memerlukan kekuatan tinggi dan ketahanan terhadap korosi pitting secara bersamaan.

Standar Mutu dan Persyaratan Pengujian

Sifat aplikasi petrokimia yang kritis terhadap keselamatan menuntut agar coran memenuhi standar kualitas yang ketat dan menjalani pemeriksaan komprehensif sebelum pemasangan. Kegagalan pengecoran tunggal dalam aliran proses bertekanan tinggi, bersuhu tinggi, atau mudah terbakar dapat mengakibatkan konsekuensi bencana. , menjadikan jaminan kualitas sebagai elemen pasokan pengecoran yang tidak dapat dinegosiasikan.

1. Verifikasi komposisi kimia: Analisis spektroskopi emisi optik (OES) atau fluoresensi sinar-X (XRF) memastikan bahwa setiap pengecoran memenuhi bahan kimia paduan yang ditentukan, yang secara langsung menentukan kinerja korosi dan suhunya.
2. Pengujian mekanis: Uji tarik, kekuatan luluh, perpanjangan, kekerasan, dan tumbukan Charpy dilakukan pada suhu sekitar dan suhu tinggi untuk memastikan pengecoran memenuhi persyaratan kode desain.
3. Pemeriksaan tak rusak (NDE): Radiographic testing (RT), ultrasonic testing (UT), magnetic particle inspection (MPI), and liquid penetrant testing (PT) are used to detect internal and surface defects without damaging the component.
4. Dimensional and surface inspection: Coordinate measuring machines (CMM) and 3D scanning verify that castings meet dimensional tolerances. Surface finish requirements, critical for sealing faces and fluid-contacting surfaces, are measured and documented.
5. Heat treatment verification: Solution annealing, aging, or stress-relief heat treatments are applied as specified and verified by hardness testing and, where required, microstructural examination.

Internationally recognized standards governing petrochemical castings include ASTM A351 (austenitic stainless castings), ASTM A217 (alloy steel castings for high-temperature service), API 6A (wellhead and Christmas tree equipment), and NACE MR0175 / ISO 15156 (materials for sour service environments).

Energy-Saving Benefits and Long-Term Performance

Beyond their immediate functional role, advanced petrochemical castings — particularly in furnace and thermal processing equipment — contribute directly to energy efficiency in industrial operations. Energy-saving industrial furnace rollers and optimized furnace tube geometries can reduce fuel consumption by 10–25% compared to conventional designs , delivering significant operational cost reductions across the service life of the equipment.

The longevity of high-alloy castings also reduces maintenance downtime and replacement frequency. A centrifugally cast cracking tube in a premium HP-Nb alloy may achieve a service life of 5 to 10 years under continuous high-temperature operation, compared to significantly shorter intervals for lower-grade alternatives. Across a large ethylene cracking furnace with hundreds of individual tubes, alloy selection and casting quality directly translate to measurable improvements in plant availability and operating economics.

Jiangsu Huaye Technology: Petrochemical Castings Manufacturer

Jiangsu Huaye Technology Co., Ltd. is a professional petrochemical castings manufacturer and factory located in the Industrial Park, Dongxing Town, Jingjiang City, Jiangsu Province, with a registered capital of 34.917 million RMB . As a recognized high-tech enterprise, the company specializes in the production of high-temperature alloys, high-temperature wear-resistant alloys, high-temperature heat-resistant alloys, and high-temperature corrosion-resistant alloys, along with energy-saving industrial furnaces.

The company's main product lines include:

• Superalloy castings and high-temperature alloy forgings
• Three-roll six-arm assemblies
• Radiant tubes and energy-saving furnace rollers
• Keranjang dan nampan bahan
• Lengan poros and support arms
• Various other high-temperature alloy series components

These products are widely applied in industries including aerospace, marine, petrochemicals, thermal power, metallurgy, and strip steel processing — delivering reliable, long-service-life performance in some of the world's most demanding industrial environments.
